Клапан обратный 16нж10нж нержавеющий подъемный фланцевый Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 25 | 2838,00 | 19 | 0 | 5,0 |
| Ду 32 | 3762,00 | 0 | 0 | 7,0 |
| Ду 40 | 4422,00 | 1 | 0 | 9,0 |
| Ду 50 | 5489,00 | 9 | 0 | 10,0 |
| Ду 80 | 9350,00 | 0 | 0 | 25,0 |
| Ду 100 | 12485,00 | 2 | 0 | 34,0 |
Клапаны обратные подъемные нержавеющие 16нж10нж фланцевые на Ру 1,6 МПа. Предназначены для защиты трубопровода от обратного потока, что может создать в некоторых случаях аварийные условия. Клапаны срабатывают автоматически под действием энергии среды, транспортируемой по трубопроводу. Устанавливаются на горизонтальных трубопроводах крышкой вверх. К трубопроводу присоединяются при помощи фланцев.

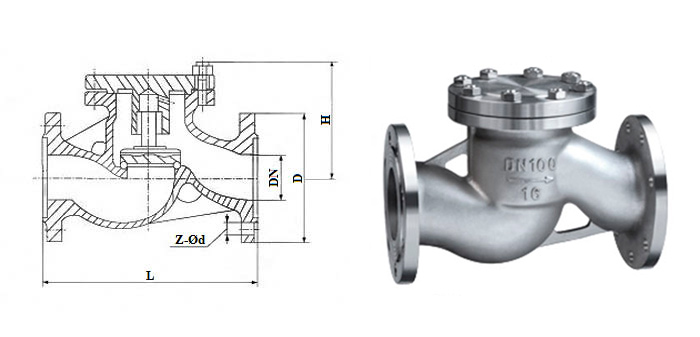

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 25 | 160 | 115 | 85 | 88 | 4-14 |
| 32 | 180 | 140 | 100 | 112 | 4-18 |
| 40 | 200 | 150 | 110 | 129 | 4-18 |
| 50 | 230 | 165 | 125 | 140 | 4-18 |
| 80 | 310 | 200 | 160 | 162 | 8-18 |
| 100 | 350 | 220 | 180 | 179 | 8-18 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, азотная кислота, агрессивные жидкости |
| Максимальная температура рабочей среды, °С | 425 |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Диск | Нержавеющая сталь |
| Уплотнительное кольцо | Нержавеющая сталь |
| Корпус | Нержавеющая сталь |
| Крышка | Нержавеющая сталь |
