Клапан обратный 19нж63нж нержавеющий поворотный фланцевый Ру 40

(0 комментариев)
Клапан обратный 19нж63нж нержавеющий поворотный фланцевый
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 40 5236,00 0 0 4,5
Ду 50 6468,00 16 0 8,0
Ду 80 9966,00 7 0 15,0
Ду 100 13398,00 41 0 24,0
Ду 150 24948,00 1 0 56,0
Ду 200 47916,00 0 0 105,0

Нержавеющие клапаны 19нж63нж на Ру 4,0 МПа. Предназначены для защиты трубопровода от обратного потока, что может создать в некоторых случаях аварийные условия. Устанавливаются на трубопроводах, транспортирующих воду, пар, различные агрессивные среды при температуре до 425°С. К трубопроводу присоединяются при помощи фланцев. Клапаны 19нж63нж устанавливаются в рабочем положении на горизонтальном трубопроводе — в соответствии с маркировкой «верх» на корпусе, а на вертикальном — так, чтобы диск (тарелка клапана) открывался вверх. Среда подается под диск.

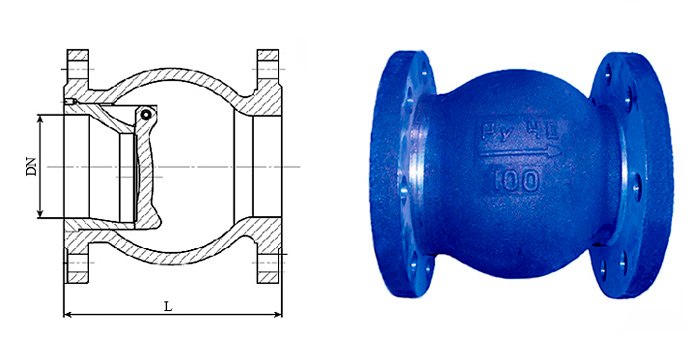

DN L H
40 80 145
50 150 160
80 190 195
100 215 230
150 275 300
200 375 375
Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 4,0 (40)
Тип присоединения фланцевый
Рабочая среда вода, азотная кислота, агрессивные жидкости
Максимальная температура рабочей среды, °С 425
Испытание на прочность корпуса, МПа 6.15
Испытание на герметичность затвора, МПа 4.51
Наименование Материал
Уплотнение Нержавеющая сталь
Корпус Нержавеющая сталь
Диск Нержавеющая сталь
