Система обозначений трубопроводной арматуры

В отечественном арматуростроении наиболее широко используется система обозначений ЦКБА (Центральное конструкторское бюро арматуростроения).

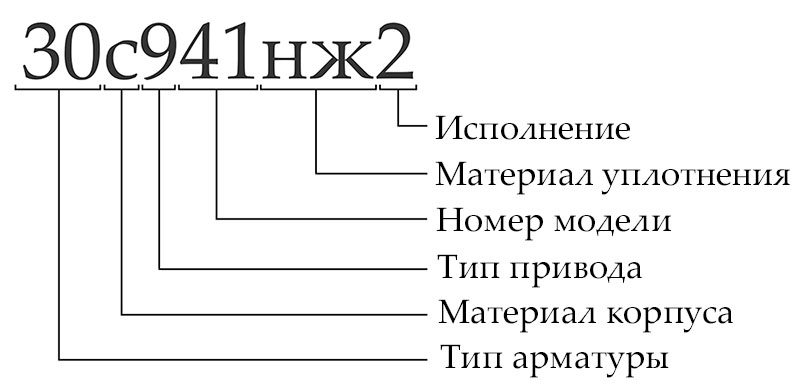

По системе обозначений ЦКБА индекс изделия включает пять элементов, расположенных последовательно:

  1. Тип арматуры (цифровое обозначение);
  2. Материал корпуса (буквенное обозначение);
  3. Привод (цифровое обозначение); для обозначения привода используется первая цифра трехзначного числа индекса, при его отсутствии в индексе стоит двухзначное число;
  4. Конструкция по каталогу ЦКБА;
  5. Материал уплотнительных колец (буквенное обозначение). При отсутствии вставных или наплавленных уплотнений, когда уплотнительные поверхности образованы непосредственно материалом корпуса, в индексе проставляется обозначение бк (без колец). В случае применения внутренних покрытий обозначение материала покрытия объединяется с обозначением материла уплотнений.

    Система обозначений трубопроводной арматуры

Типы арматуры

Тип арматурыОбозначение
кран (пробно-спускной)10
кран (для трубопровода)11
запорное устройство для указателя уровня12
клапан запорный, клапан отсечной13, 14, 15, 22
клапан обратный подъёмный или приёмный (с сеткой)16
клапан предохранительный17
клапан обратный поворотный19
клапан перепускной20
регулятор давления (клапан редукционный)16, 21
клапан распределительный23
клапан регулирующий25
клапан смесительный27
задвижка30, 31
заслонка32
задвижка шланговая33
конденсатоотводчик45

Материалы корпуса

Материал корпусаОбозначение
сталь углеродистаяс
сталь легированнаялс
сталь коррозионно-стойкая (нержавеющая)нж
чугун серыйч
чугун ковкийкч
латунь или бронзаБ
аллюминийа
монель-металлМн
пластмассы (кроме винипласта)п
винипластвп
фарфорк
титановый сплавтн
стеклоск

Приводы

Тип приводаОбозначение
под дистанционное управление0
механический: с червячной передачей3
гидравлический7
пневмогидравлический6 (7)
с цилиндрической зубчатой передачей4
с конической зубчатой передачей5
пневматический6
электромагнитный8
электрический (электромоторный)9

Материалы уплотнительных колец

Материал уплотнительных колецОбозначение
латунь и бронзабр
монель-металлмн
корозионно-стойкая и нержавеющая стальнж
нитрированная стальнт
баббитбт
стеллитст
сормайтср
кожак
эбонитэ
резинар
винипластвп
пластмассы (кроме винипласта)п
без вставных и наплавленных колецбк
фторопластфт

Материалы уплотнений

Материал внутреннего покрытияОбозначение
резинагм
эмальэм
свинецсв
пластмассап
наиритн
