Клапан обратный 19с70нж стальной поворотный фланцевый Ру 25

(0 комментариев)
Клапан обратный 19с70нж стальной поворотный фланцевый
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 800 0,00 0 0 1316,0
Ду 1000 0,00 1 0 1886,0

Обратные клапаны 19с70нж на Ру 2,5 МПа (25 кг/см2) представляют собой поворотные клапаны, которые используются для предотвращения обратного потока рабочей среды в трубопроводных системах. Их конструкция обеспечивает надежную герметичность, долговечность и возможность работы в широком диапазоне температур и давлений.

Конструкция и принцип действия

Клапан 19с70нж состоит из корпуса, захлопки (диска), шарнира, на котором крепится захлопка, и уплотнительных поверхностей.

  • Корпус: Изготавливается из углеродистой стали.
  • Захлопка (диск): Поворачивается на шарнире, открывая проход для потока среды в прямом направлении.
  • Шарнир: Обеспечивает вращение захлопки.
  • Уплотнительные поверхности: Обеспечивают герметичность в закрытом положении, предотвращая обратный поток. Изготовлены из нержавеющей стали для повышения коррозионной стойкости.

При наличии потока среды в прямом направлении захлопка под действием давления открывается, пропуская поток. При попытке обратного движения среды захлопка под действием обратного давления прижимается к седлу корпуса, перекрывая проход.

Преимущества клапана 19с70нж

  • Надежная защита от обратного потока: Предотвращает аварийные ситуации, связанные с обратным движением среды в трубопроводе.
  • Простая конструкция: Обеспечивает надежность и долговечность.
  • Широкий диапазон применения: Может использоваться в различных отраслях промышленности.

Применение

Клапаны 19с70нж широко используются для предотвращения аварийных ситуаций на трубопроводах путем блокировки обратного потока среды при изменении направления движения жидкости или газа из-за перепадов давления или других факторов.

Они находят применение:

  1. В магистральных нефтепроводах и газопроводах для транспортировки углеводородов.
  2. На промышленных предприятиях для работы с различными рабочими средами.
  3. В системах водоснабжения и паровых установках.

Фланцы к обратным клапанам 19с70нж можно подобрать здесь

Прокладки здесь

Крепежные изделия здесь

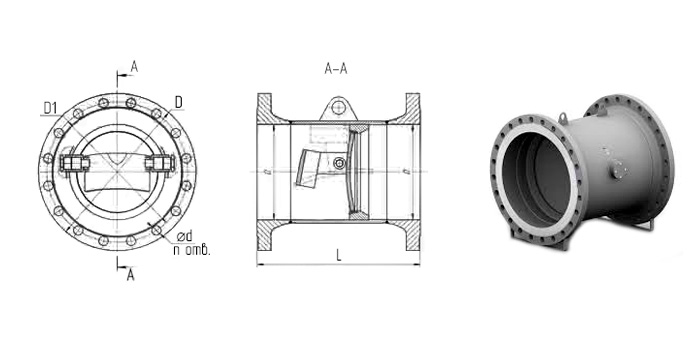

DN L D D1 Z-Ød
800 750 802 990 24-45
1000 900 990 1210 28-56
Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 2,5 (25)
Тип присоединения фланцевый
Рабочая среда вода, пар, нефтепродукты, жидкий аммиак, неагрессивные жидкости
Максимальная температура рабочей среды, °С 425
Испытание на прочность корпуса, МПа 3.8
Испытание на герметичность затвора, МПа 2.8
Наименование Материал
Уплотнительное кольцо Нержавеющая сталь
Корпус, диск Сталь 25л
