Клапан обратный 19нж10бк нержавеющий поворотный фланцевый Ру 160

Нержавеющие обратные клапаны 19нж10бк на Ру 16,0 МПа (160 кгс/см²) представляют собой поворотные обратные фланцевые клапаны, предназначенные для предотвращения обратного потока рабочей среды в трубопроводах. Основная функция клапанов заключается в автоматическом закрытии прохода при снижении давления или прекращении подачи рабочей среды, что предотвращает движение потока в обратном направлении. Клапаны используются для работы с жидкими и газообразными средами, включая нефтепродукты, нефть, масла, газоконденсат, воду, пар и аммиак. Они также подходит для агрессивных сред благодаря материалу корпуса из коррозионностойкой стали.

Конструкция и принцип работы

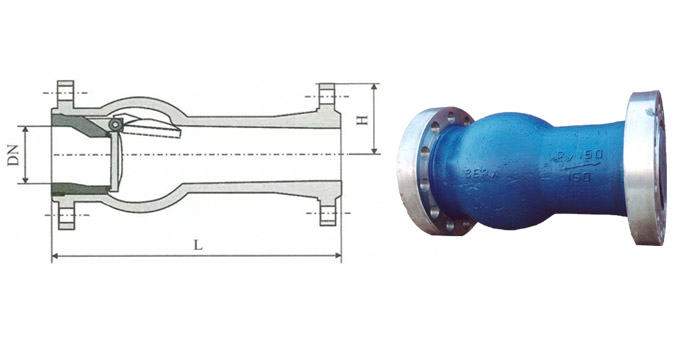

Клапан 19нж10бк состоит из следующих основных элементов:

• Корпус: Выполнен из коррозионностойкой стали марки 12Х18Н9ТЛ.
• Захлопка: Диск с противовесом, который закреплен на осях внутри корпуса. Захлопка открывается под воздействием силы потока рабочей среды и закрывается под действием силы тяжести или обратного давления.

Принцип работы:

1. При движении рабочей среды в правильном направлении (по стрелке на корпусе) захлопка поворачивается на осях и открывает проход.
2. Если давление перед клапаном падает или поток прекращается, захлопка автоматически закрывается под действием силы тяжести и обратного потока.
3. Уплотнительные поверхности захлопки и корпуса обеспечивают герметичность класса “А”

Установочные положения

1. На горизонтальном трубопроводе клапан устанавливается так, чтобы маркировка «Верх» на корпусе находилась сверху.
2. На вертикальном трубопроводе уплотнительная поверхность стакана должна быть направлена вверх (стрелка на корпусе указывает направление движения среды).

Преимущества использования

1. Автоматическая работа без необходимости внешнего привода или регулярного обслуживания.
2. Высокая долговечность благодаря использованию коррозионностойких материалов.
3. Возможность применения в агрессивных средах химической промышленности или пищевой отрасли.
4. Защита насосного оборудования от повреждений при аварийных ситуациях за счет предотвращения обратного потока рабочей среды.

Области применения

Клапаны 19нж10бк широко используются в следующих отраслях:

1. Нефтегазовая промышленность – транспортировка нефти и нефтепродуктов.
2. Химическая промышленность – работа с агрессивными жидкостями и газами.
3. Пищевая промышленность – благодаря экологически безопасным материалам корпуса из нержавеющей стали.
