Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
---|---|---|---|---|
Ду 40 | 3663,00 | 0 | 0 | 11,8 |
Ду 50 | 4593,00 | 2 | 0 | 13,0 |
Ду 65 | 8250,00 | 0 | 0 | 20,0 |
Ду 80 | 10120,00 | 4 | 0 | 22,5 |
Ду 100 | 13574,00 | 2 | 0 | 44,0 |
Ду 125 | 20631,00 | 0 | 0 | 65,0 |
Ду 150 | 27280,00 | 0 | 0 | 99,0 |
Ду 200 | 45254,00 | 0 | 0 | 190,0 |

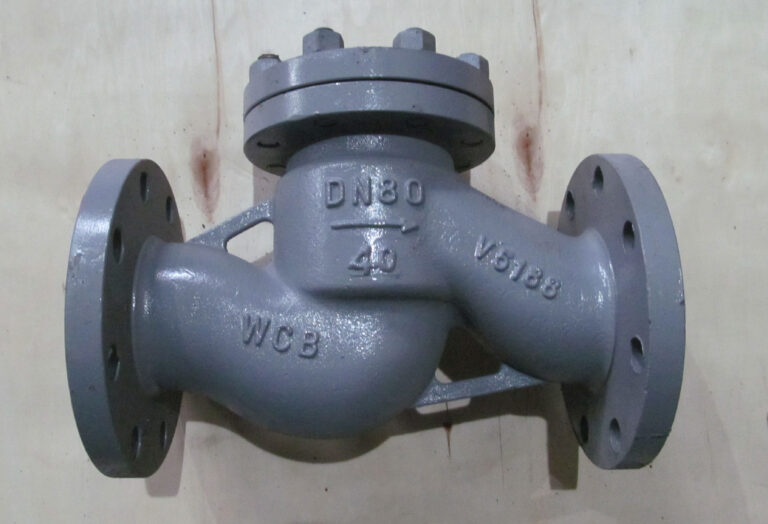

Клапаны обратные подъемные 16с13нж стальные фланцевые на Ру 4,0 МПа. Предназначены для защиты трубопровода от обратного потока, что может создать в некоторых случаях аварийные условия. Клапаны срабатывают автоматически под действием энергии среды, транспортируемой по трубопроводу. Устанавливаются на горизонтальных трубопроводах крышкой вверх. Рабочая среда: вода, пар, нефтепродукты при температуре до 425°С. К трубопроводу присоединяются при помощи фланцев.

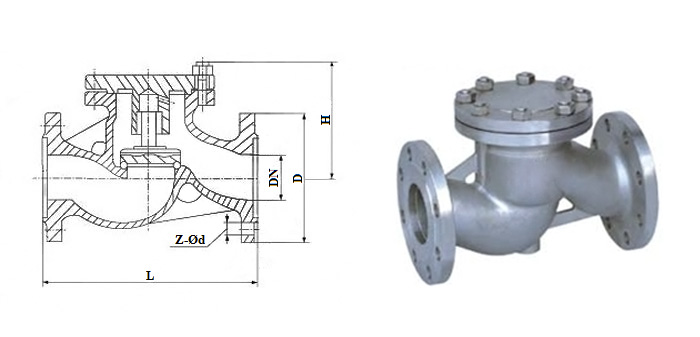

DN | L | D | D1 | H | Z-Ød |
---|---|---|---|---|---|
40 | 200 | 145 | 110 | 135 | 4-18 |
50 | 230 | 160 | 125 | 149 | 4-18 |
65 | 290 | 180 | 145 | 160 | 4-18 |
80 | 310 | 195 | 160 | 169 | 8-18 |
100 | 350 | 230 | 190 | 194 | 8-23 |
125 | 400 | 270 | 220 | 222 | 8-25 |
150 | 480 | 300 | 250 | 255 | 8-25 |
200 | 600 | 380 | 310 | 305 | 12-25 |
Наименование параметра | Показатель |
---|---|
Условное давление Ру, МПа (кгс/см²) | 4,0 (40) |
Тип присоединения | фланцевый |
Рабочая среда | вода, пар, нефтепродукты |
Максимальная температура рабочей среды, °С | 425 |
Испытание на прочность корпуса, МПа | 6.15 |
Испытание на герметичность затвора, МПа | 4.51 |
Наименование | Материал |
---|---|
Корпус, крышка | Сталь 25л |
Диск | Серый чугун |
Уплотнительное кольцо | Нержавеющая сталь |
