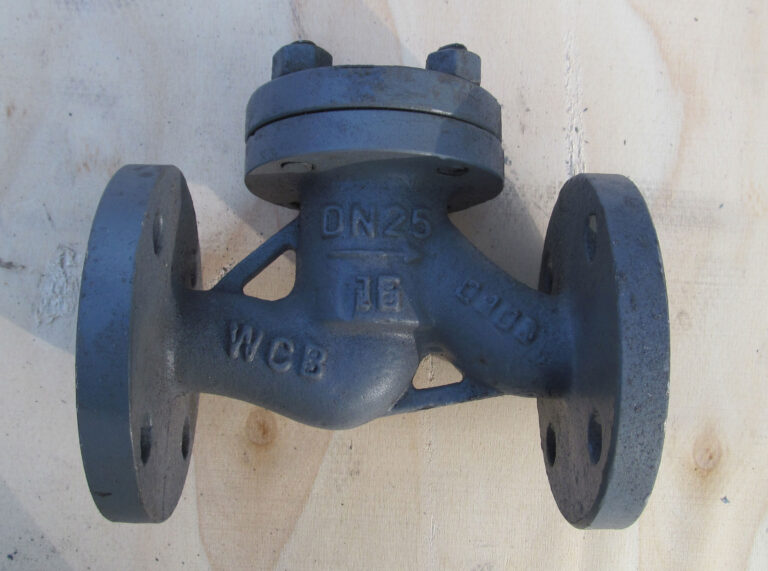

Клапан обратный 16с10нж стальной подъемный фланцевый Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 1650,00 | 0 | 0 | 2,5 |
| Ду 20 | 1799,00 | 5 | 0 | 4,0 |
| Ду 25 | 1931,00 | 10 | 0 | 3,5 |
| Ду 32 | 2398,00 | 10 | 0 | 5,0 |
| Ду 40 | 2662,00 | 9 | 0 | 7,0 |
| Ду 50 | 2926,00 | 11 | 0 | 8,0 |
| Ду 65 | 4257,00 | 2 | 0 | 13,0 |
| Ду 80 | 5324,00 | 4 | 0 | 20,0 |
| Ду 100 | 6919,00 | 5 | 0 | 26,0 |
| Ду 150 | 12645,00 | 1 | 0 | 50,0 |
Клапаны обратные подъемные 16с10нж стальные фланцевые на Ру 1,6 МПа. Предназначены для защиты трубопровода от обратного потока, что может создать в некоторых случаях аварийные условия. Клапаны срабатывают автоматически под действием энергии среды, транспортируемой по трубопроводу. Устанавливаются на горизонтальных трубопроводах крышкой вверх. Рабочая среда: вода, пар, нефтепродукты при температуре до 425°С. К трубопроводу присоединяются при помощи фланцев.

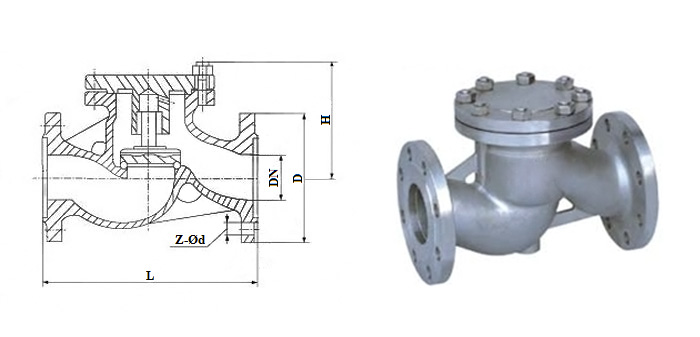

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 88 | 4-14 |
| 20 | 150 | 105 | 75 | 88 | 4-14 |
| 25 | 160 | 115 | 85 | 88 | 4-14 |
| 32 | 180 | 140 | 100 | 112 | 4-18 |
| 40 | 200 | 150 | 110 | 129 | 4-18 |
| 50 | 230 | 165 | 125 | 140 | 4-18 |
| 65 | 290 | 185 | 145 | 154 | 4-18 |
| 80 | 310 | 200 | 160 | 162 | 8-18 |
| 100 | 350 | 220 | 180 | 179 | 8-18 |
| 150 | 480 | 285 | 240 | 220 | 8-23 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, °С | 425 |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Корпус, крышка | Сталь 25л |
| Диск | Серый чугун |
| Уплотнительное кольцо | Нержавеющая сталь |
