Система позначень трубопровідної арматури

У вітчизняному арматуробудуванні найбільш широко використовується система позначень ЦКБА (Центральне конструкторське бюро арматуробудування).

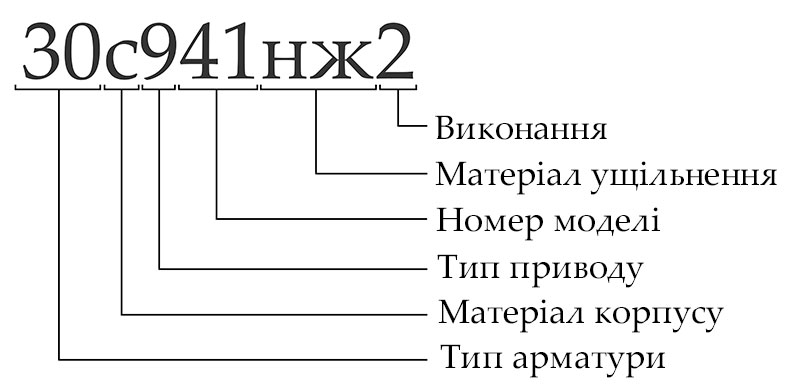

За системою позначень ЦКБА індекс виробу включає п'ять елементів, розміщених послідовно:

  1. Тип арматури (цифрове позначення);
  2. Матеріал корпусу (літерне позначення);
  3. Привід (цифрове позначення); для позначення приводу використовується перша цифра тризначного числа індексу, за його відсутності в індексі стоїть двозначне число;
  4. Конструкція згідно каталогу ЦКБА;
  5. Матеріал ущільнювальних кілець (літерне позначення). За відсутності вставних або наплавлених ущільнень, коли ущільнювальні поверхні утворені безпосередньо матеріалом корпусу, в індексі проставляється позначення бк (без кілець). У разі застосування внутрішніх покриттів позначення матеріалу покриття поєднується з позначенням матеріалу ущільнень.

    Система позначень трубопровідної арматури

Типы арматуры

Тип арматуриПозначення
кран (пробно-спускний)10
кран (для трубопроводу)11
запірний пристрій для вказівника рівня12
клапан запірний, клапан відсічний13, 14, 15, 22
клапан зворотний підйомний та приймальний (з сіткою)16
клапан запобіжний17
клапан зворотний поворотний19
клапан перепускний20
регулятор тиску (клапан редукційний)16, 21
клапан розподільний23
клапан регулюючий25
клапан змішувальний27
засувка30, 31
заслінка32
засувка шлангова33
конденсатовідвідник45

Матеріали корпусу

Матеріал корпусуПозначення
сталь вуглецевас
сталь легованалс
сталь корозійно-стійка (нержавіюча)нж
чавун сірийч
чавун ковкийкч
латунь або бронзаБ
алюмінійа
монель-металМн
пластмаси (крім вініпласту)п
вініпластвп
фарфорк
титановий сплавтн
склоск

Приводи

Тип приводуПозначення
під дистанційне керування0
механічний: з черв'ячною передачею3
гідравлічний7
пневмогідравлічний6 (7)
з циліндричною зубчастою передачею4
з конічною зубчастою передачею5
пневматичний6
електромагнітний8
електричний (електромоторний)9

Матеріали ущільнювальних кілець

Матеріал ущільнювальних кілецьПозначення
латунь та бронзабр
монель-металмн
корозійно-стійка та нержавіюча стальнж
нітрована стальнт
бабітбт
стеллітст
сормайтср
шкірак
ебонітэ
гумар
вініпластвп
пластмаси (крім вініпласту)п
без вставних та наплавлених кілецьбк
фторопластфт

Матеріали ущільнень

Матеріал внутрішнього покриттяПозначення
гумагм
емальэм
свинецьсв
пластмасап
наїритн
