Засувка сталева 31с45нж клинова фланцева Premium Ру 160

Засувки 31с45нж Ру 16 МПа (160 кгс/см²) є сталевою запірною арматурою високого тиску, призначеною для встановлення на трубопроводах різного призначення. Засувки мають позначення ЗКС Ру160 для трубопроводів малого діаметра (до 40 мм) і ЗКЛ Ру160 для середнього діаметра (до 150 мм). Вони призначені для роботи з неагресивними робочими рідинами і газами.

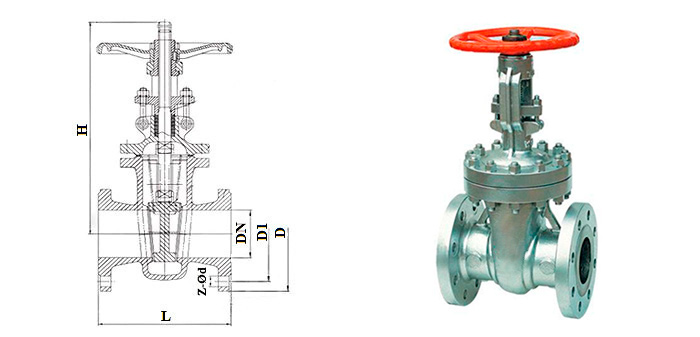

Основні елементи конструкції засувок 31с45нж включають наступні компоненти:

1. Корпус: Виготовляється із сталі марки 25Л, що забезпечує міцність і довговічність. Корпус служить основою для всіх інших елементів і повинен витримувати високий тиск.
2. Кришка: Також виготовлена із сталі марки 25Л, вона закриває корпус і забезпечує герметичність засувки.
3. Клин: Це основний запірний елемент, який перекриває потік робочого середовища. Клин також виготовлений із сталі марки 25Л і має форму, що дозволяє йому ефективно ущільнювати з'єднання при закритті засувки.
4. Шпиндель: Виготовляється із сталі 20Х13 і служить для керування рухом клина. Він передає зусилля від маховика до клина, дозволяючи відкривати або закривати засувку.
5. Гайка шпинделя: Виконана з латуні, вона забезпечує надійне кріплення шпинделя і дозволяє йому вільно обертатися.
6. Маховик: Виготовляється із сталі 25Л або чавуну СЧ 20 і використовується для ручного керування засувкою. Маховик збільшує момент сили, необхідний для відкриття або закриття засувки.
7. Ущільнення штока: Сальникова набивка використовується для ущільнення місця виходу шпинделя з корпусу, що також допомагає запобігти витокам.

Основні області застосування засувок 31с45нж

1. Промислові трубопроводи: Засувки 31с45нж використовуються для транспортування води, пари або газу в промислових системах. Їх надійність і висока герметичність роблять їх ідеальними для роботи в складних умовах.
2. Системи подачі нафтопродуктів: Ці засувки знаходять застосування в нафтовій і газовій промисловості, де потрібне надійне перекриття потоків вуглеводнів.
3. Теплові мережі: В системах опалення та гарячого водопостачання засувки 31с45нж забезпечують контроль над потоками теплоносіїв, що критично для ефективного функціонування теплових мереж.
4. Об'єкти комунального господарства: Засувки використовуються в системах водопостачання та водовідведення, де необхідна надійна запірна арматура для керування потоками води.

Засувки 31с45нж Premium відрізняються підвищеною якістю виконання та збільшеним ресурсом роботи. На відміну від стандартних моделей, ці засувки оснащені штоком із сталі 20Х13, що забезпечує підвищену корозійну стійкість і довговічність. Додатково використані втулки з покращеними латунними ущільненнями, що забезпечують більш щільне прилягання запірних елементів і підвищену герметичність. Це зменшує знос, знижує ризик протікань та збільшує строк служби засувки.

Такі конструктивні покращення роблять цю версію більш надійною порівняно зі стандартними засувками 31с45нж.
