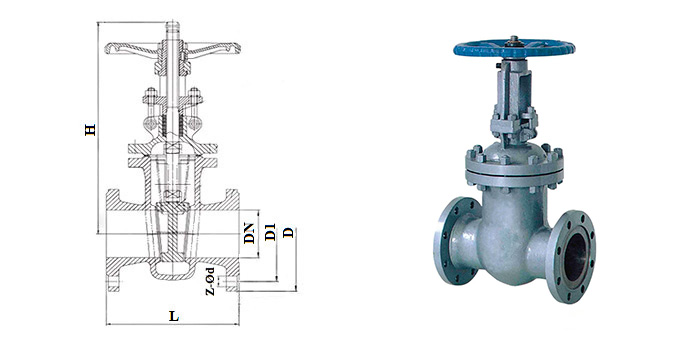

Засувка сталева 30с76нж ручна фланцева Ру 64

Сталеві литі засувки 30с76нж з висувним шпинделем Ру 6,4 МПа (64 кгс/см²) застосовуються для повного перекриття потоку робочих середовищ, таких як вода, пар, нафта, олія, природний газ та інші неагресивні рідини або гази.

Маркування

• 30 – позначає тип виробу (засувка).
• с – вказує на матеріал виготовлення корпусу (сталь).
• 76 – код моделі згідно з номенклатурою.
• нж – означає, що ущільнення виконано з нержавіючої сталі.

Конструктивні особливості та основні елементи

Корпус: Виготовляється методом лиття з вуглецевої сталі. Забезпечує міцність і стійкість до високої температури та тиску.

Запірний елемент: Запірний елемент являє собою двохдисковий клин, який при відкритті або закритті засувки переміщується вгору або вниз по шпинделю. Це дозволяє ефективно перекривати або відкривати потік робочого середовища.

Шпиндель: Шпиндель виконаний із корозійностійкої сталі та має висувну конструкцію, що збільшує будівельну висоту засувки у відкритому положенні на величину ходу затвора. Він керується вручну за допомогою маховика.

Приєднання до трубопроводу: Засувка встановлюється на трубопроводи за допомогою фланцевого з'єднання.

Основні області застосування засувок 30с76нж включають:

1. Промисловість: Використовується в нафтогазовій промисловості, на об'єктах переробки та транспортування вуглеводнів, де необхідний надійний захист від протікань.
2. Комунальне господарство: Застосовується в системах водопостачання та водовідведення, а також у опалювальних і парових системах, де потрібне ефективне перекриття потоку робочого середовища.
3. Енергетика: Використовується на трубопроводах, де транспортуються пара та інші робочі середовища з високими швидкостями потоку, завдяки малому гідравлічному опору конструкції.
