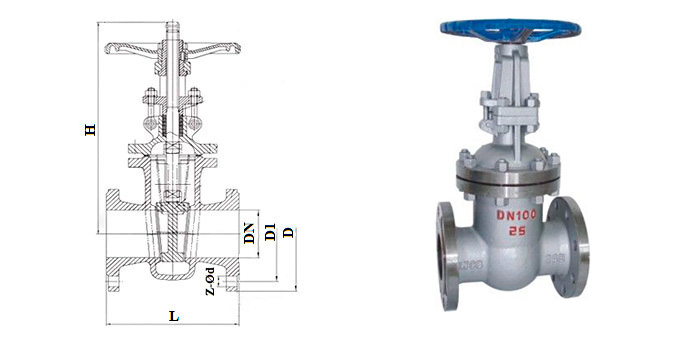

Засувка сталева 30с64нж ручна фланцева Premium Ру 25

Сталеві литі засувки 30с64нж з висувним шпинделем Ру 2,5 МПа (25 кгс/см²) застосовуються для повного перекриття потоку робочих середовищ, таких як вода, пар, нафта, масла та інші неагресивні рідини або гази.

Маркування

• 30 – позначає тип виробу (засувка).
• с – вказує на матеріал виготовлення корпусу (сталь).
• 64 – код моделі згідно з номенклатурою.
• нж – означає, що ущільнення виконано з нержавіючої сталі.

Конструктивні особливості та основні елементи

Корпус: Виготовляється методом лиття з вуглецевої сталі. Литий корпус гарантує достатню механічну міцність і стійкість до корозії при використанні з неагресивними робочими середовищами.

Запірний елемент: Запірний елемент являє собою двудисковий клин, який прикріплений до шпинделя і розташований перпендикулярно осі потоку. Перекриття потоку здійснюється шляхом переміщення клина вгору або вниз відносно прохідних отворів у корпусі.

Управління: Засувка управляється вручну за допомогою маховика. При обертанні маховика шпиндель здійснює поступальний рух разом з прикріпленим до нього клином.

Висувний шпиндель: Конструкція передбачає висувний шпиндель, що збільшує будівельну висоту засувки у відкритому положенні на величину ходу затвора.

Приєднання до трубопроводу: Засувка встановлюється на трубопроводи за допомогою фланцевого з'єднання.

Основні області застосування засувок 30с64нж включають:

1. Промисловість: Засувки 30с64нж застосовуються в системах водопостачання та теплопостачання, де необхідно контролювати потік води та пари. Вони можуть використовуватися як для холодної, так і для гарячої води, що робить їх універсальними для різних промислових процесів.
2. Нафтогазова галузь: Ці засувки також знаходять застосування в нафтовидобувній та нафтопереробній галузях, де вони використовуються для управління потоками нафти та нафтопродуктів. Їх здатність працювати при високих температурах (до +425°C) робить їх ідеальними для таких умов.
3. Хімічна промисловість: Засувки 30с64нж можуть використовуватися для транспортування хімічних середовищ, які не є агресивними до матеріалів конструкції засувок. Це дозволяє застосовувати їх у різних хімічних процесах.
4. Системи опалення: У системах опалення ці засувки забезпечують надійне управління потоком теплоносія, що критично важливо для підтримання ефективності системи.
