Засувка чавунна клинова 30ч925бр під редуктор або електропривід Ру 2.5
| Умовний діаметр | Ціна, грн. без ПДВ | Наявність на складі, шт. | Резерв, шт. | Маса, кг | Ручний редуктор | Електропривід загальнопромисловий | Електропривід вибухозахищений |
|---|---|---|---|---|---|---|---|
| Ду 600 | 132000,00 | 0 | 0 | 780,0 | тип В | Н-В-06 | В-В-06 |
| Ду 800 | 242000,00 | 0 | 0 | 1750,0 | тип В | Н-В-06 | В-В-06 |
| Ду 1000 | 374000,00 | 1 | 0 | 2270,0 | тип В | Н-В-06 | В-В-06 |
| Ду 1200 | 425000,00 | 0 | 0 | 4550,0 | тип Г | Н-Г-03 | В-Г-03 |
Засувки 30ч925бр на Ру 0,25 МПа (2,5 кгс/см2) являють собою чавунні клинові засувки з невисувним шпинделем, призначені для використання як запірні пристрої на магістральних водопроводах, у системах водопідготовки та каналізації. Керування здійснюється за допомогою ручного редуктора або електроприводу.
Пристрій та принцип роботи чавунних засувок 30ч925бр
Основні конструктивні елементи
- Корпус: Чавунний, литий, з фланцями для приєднання до трубопроводу. Усередині розташовані ущільнювальні кільця.
- Кришка: Чавунна, кріпиться до корпусу.
- Затвор (клин): Чавунний, з ущільнювальними поверхнями з латуні. Переміщається перпендикулярно до потоку.
- Шпиндель: Невисувний, різьбовий, обертається, але не переміщається вгору-вниз відносно кришки.
- Різьбова втулка (ходова гайка): Закріплена в клині, по її різьбі переміщається шпиндель.
- Сальникове ущільнення: Забезпечує герметичність шпинделя в місці його проходу через кришку.
- Бугельний вузол (опора для приводу): Верхня частина засувки, до якої кріпиться електропривід.
Принцип роботи
- Закриття: При подачі сигналу на електропривід, його двигун через редуктор починає обертати шпиндель засувки. Шпиндель, обертаючись, "накручується" на різьбову втулку (ходову гайку), яка жорстко з'єднана з клином. Клин при цьому опускається, щільно притискаючись до сідел корпусу та повністю перекриваючи потік робочого середовища.
- Відкриття: При зміні напрямку обертання шпинделя електроприводом, клин піднімається, звільняючи прохідний переріз для робочого середовища.
- Електропривід забезпечує автоматичне або дистанційне керування, а кінцеві вимикачі гарантують зупинку приводу в крайніх положеннях.
Засувки 30ч925бр найчастіше встановлюються на трубопроводи, де не потрібні високі навантаження, наприклад:
- Водопостачання: Магістральні водоводи, системи міського водопостачання, де тиск помірний, але потрібен великий діаметр.
- Каналізація: На каналізаційних колекторах великого діаметра, де тиск обумовлений переважно гідростатичним напором.
- Меліорація, іригація.

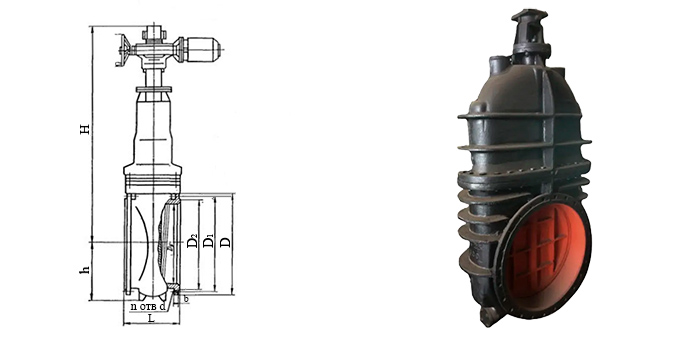

| DN | L | D | D1 | D2 | H | H1 | Z-Ød |
|---|---|---|---|---|---|---|---|
| 600 | 390 | 755 | 705 | 670 | 420 | 780 | 20-27 |
| 800 | 470 | 975 | 920 | 880 | 545 | 1772 | 24-30 |
| 1000 | 550 | 1175 | 1120 | 1080 | 640 | 2270 | 28-30 |
| 1200 | 700 | 1375 | 1320 | 1280 | 760 | 4539 | 32-30 |
| Найменування параметру | Показник |
|---|---|
| Умовний тиск Ру, МПа (кгс/см²) | 0,25 (2.5) |
| Тип приєднання | фланцевый |
| Робоче середовище | вода, неочищені стоки |
| Максимальна температура робочого середовища, °С | 100 |
| Клас герметичності | C |
| Випробування на міцність корпусу, МПа | 0.6 |
| Випробування на герметичність затвора, МПа | 0.4 |
| Найменування | Матеріал |
|---|---|
| Корпус | Чавун |
| Ущільнення | Латунь (бронза) |
| Кришка | Чавун |
| Шток | Cталь 20Х13 |
| Затвор | Чавун |
