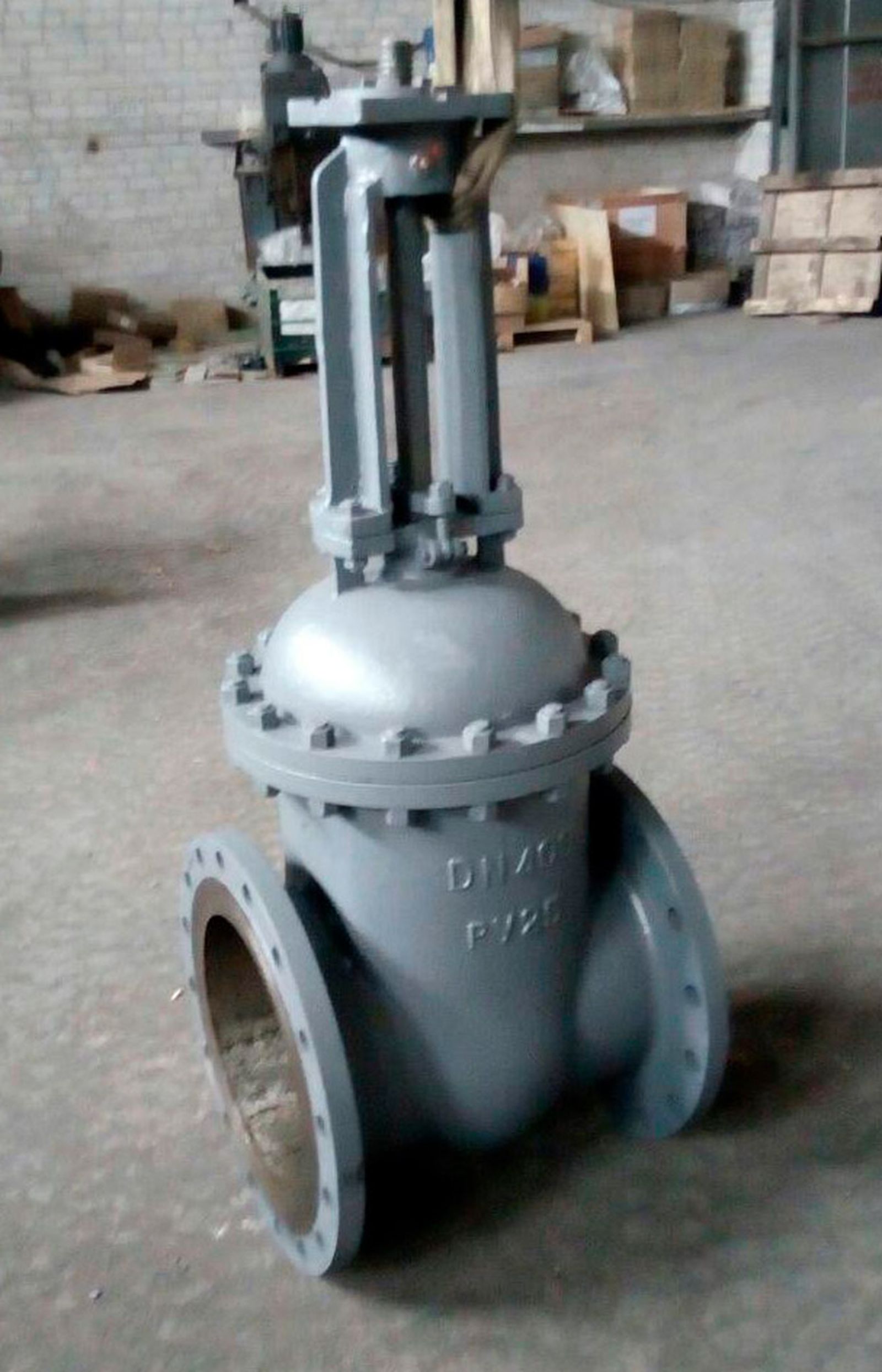

Засувка 30с564нж, 30с964нж фланцева під редуктор або електропривід Ру 25
| Умовний діаметр | Ціна, грн. без ПДВ | Наявність на складі, шт. | Резерв, шт. | Маса, кг | Ручний редуктор | Електропривід загальнопромисловий | Електропривід вибухозахищений |
|---|---|---|---|---|---|---|---|
| Ду 50 | 7100,00 | 0 | 0 | 24,0 | - | Н-А2-11 | В-А2-11 |
| Ду 65 | 8300,00 | 0 | 0 | 32,0 | - | Н-А2-11 | В-А2-11 |
| Ду 80 | 9750,00 | 0 | 0 | 40,0 | - | Н-А2-11 | В-А2-11 |
| Ду 100 | 13200,00 | 0 | 0 | 52,0 | - | Н-А2-11 | В-А2-11 |
| Ду 125 | 15250,00 | 0 | 0 | 98,0 | - | Н-А2-11 | В-А2-11 |
| Ду 150 | 17100,00 | 2 | 0 | 112,0 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 200 | 30900,00 | 1 | 0 | 165,0 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 250 | 39930,00 | 0 | 0 | 264,0 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 300 | 51800,00 | 4 | 0 | 304,0 | тип В | Н-В-06 | В-В-06 |
| Ду 350 | 86515,00 | 0 | 0 | 404,0 | тип В | Н-В-06 | В-В-06 |
| Ду 400 | 99850,00 | 0 | 0 | 695,0 | тип В | Н-В-06 | В-В-06 |
| Ду 500 | 200000,00 | 2 | 0 | 985,0 | тип Г | Н-Г-03 | В-Г-03 |
| Ду 600 | 320000,00 | 1 | 0 | 1505,0 | тип Г | Н-Г-03 | В-Г-03 |
| Ду 800 | 550000,00 | 0 | 0 | 2210,0 | тип Г | Н-Г-06 | В-Г-06 |
Сталеві засувки 30с564нж, 30с964нж Ру 2,5 МПа (25 кгс/см2) з висувним шпинделем під ручний редуктор або електропривід призначені для використання як запірна арматура на трубопроводах. Засувки підходять для роботи з водою, парою, нафтою, газоподібними і рідкими нафтопродуктами, а також іншими неагресивними середовищами.
Застосування
Засувки 30с564нж, 30с964нж широко використовуються в таких областях:
- Енергетика: Використовуються на теплових станціях для керування потоками води або пари.
- Нафтогазова галузь: Застосовуються на об'єктах видобутку нафти і газу, а також у системах транспортування рідких нафтопродуктів.
- Хімічна промисловість: Використовуються для роботи з неагресивними рідкими середовищами за високих температур.
- Системи автоматизованого управління: Встановлюються на трубопроводах об'єктів ЖКГ (комунального господарства), де потрібно дистанційне керування потоками робочих середовищ.
Особливості конструкції
- Електропривід забезпечує можливість дистанційного управління.
- Можливість ручного управління через механізм електропривіду в разі необхідності.
- Можливість встановлення лише у положенні електропривідом вгору (або під кутом з додатковою опорою).
- Ущільнювальні поверхні виконані з нержавіючої сталі.
| DN | L | D | D1 | Z-Ød |
|---|---|---|---|---|
| 50 | 250 | 165 | 125 | 4-18 |
| 65 | 270 | 185 | 145 | 8-18 |
| 80 | 280 | 200 | 160 | 8-18 |
| 100 | 300 | 235 | 190 | 8-22 |
| 125 | 325 | 270 | 220 | 8-26 |
| 150 | 350 | 300 | 250 | 8-26 |
| 200 | 400 | 360 | 310 | 12-26 |
| 250 | 450 | 425 | 370 | 12-30 |
| 300 | 500 | 485 | 430 | 16-30 |
| 350 | 550 | 550 | 490 | 16-34 |
| 400 | 600 | 610 | 550 | 16-34 |
| 500 | 700 | 730 | 660 | 20-40 |
| 600 | 800 | 840 | 770 | 20-41 |
| 800 | 1000 | 1070 | 990 | 24-48 |
| Найменування параметру | Показник |
|---|---|
| Умовний тиск Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип приєднання | фланцевый |
| Робоче середовище | вода, пар, нафтопродукти, газ, неагресивні рідини |
| Максимальна температура робочого середовища, °С | 425 |
| Клас герметичності | A |
| Випробування на міцність корпусу, МПа | 3.8 |
| Випробування на герметичність затвора, МПа | 2.8 |
| Найменування | Матеріал |
|---|---|
| Шток | Нержавіюча сталь 20х13 |
| Затвор | Сталь 25л |
| Корпус | Сталь 25л |
| Ущільнення | Нержавіюча сталь |
| Кришка | Сталь 25л |
