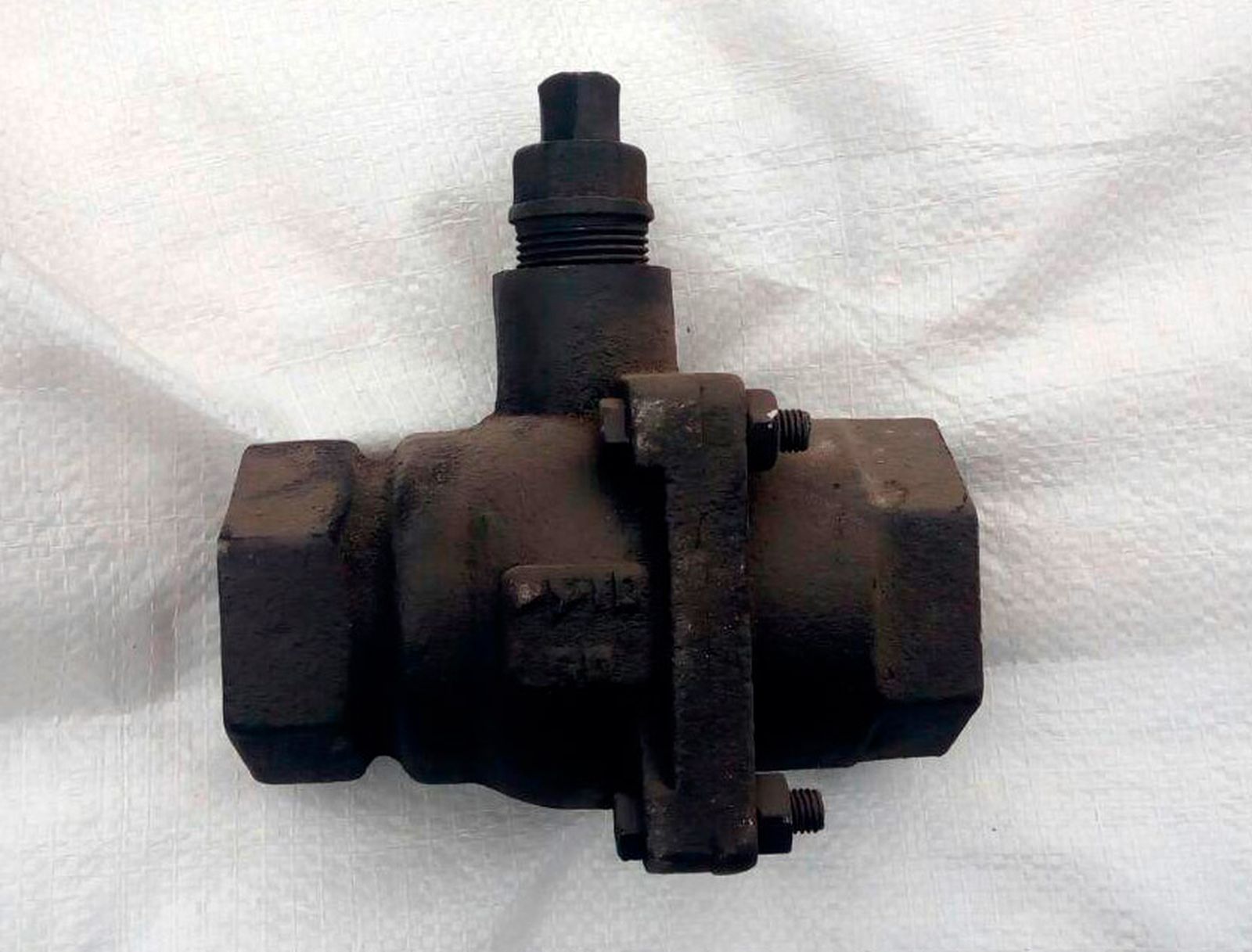

Кран кульовий 11ч38п чавунний муфтовий Ру 10

(0 коментарів)
Кран кульовий 11ч38п чавунний муфтовий
Умовний діаметр Дюйми Ціна, грн. без ПДВ Наявність на складі, шт. Резерв, шт. Маса, кг
Ду 25 1" 490,00 9 0 1,1
Ду 32 1 1/4" 534,00 0 0 1,48
Ду 40 1 1/2" 798,00 0 0 3,6
Ду 50 2" 1001,00 22 0 6,0

Крани 11ч38п на 1 МПа (10 кгс/см²) - це чавунні кульові крани, які використовуються як запірний пристрій на трубопроводах. Їх основна функція полягає в повному перекритті потоку робочого середовища. Цей тип кранів застосовується для роботи з різними середовищами, такими як вода, пара, нафтопродукти та інші слабоагресивні рідини. Робоча температура середовища обмежена до 100°C, що робить їх придатними для систем водопостачання, теплопостачання та інших інженерних комунікацій.

Конструкція та принцип роботи

Кран 11ч38п має конструкцію із кульовим запірним елементом. Основні особливості конструкції включають:

  1. Кульовий запірний орган: Всередині корпусу крана встановлена ​​куля з прохідним отвором. Коли отвір кулі збігається з отвором патрубків (у відкритому положенні), потік середовища проходить безперешкодно.
  2. Ущільнювальні елементи: Ущільнення забезпечується фторопластовими кільцями, які встановлені всередині корпусу крана. Ці кільця взаємодіють із гладкою сферичною поверхнею кулі, створюючи герметичність.
  3. Поворотний механізм: Куля обертається на кут 90°, щоб відкрити або закрити потік робочого середовища. При закритті вісь отвору кулі стає перпендикулярною до осі трубопроводу, повністю блокуючи потік.

Переваги крана 11ч38п

  1. Простота конструкції забезпечує легкість в обслуговуванні та експлуатації.
  2. Висока надійність завдяки використанню якісних матеріалів (сірий чавун).
  3. Довговічність за рахунок стійкості до корозії та зносу ущільнювальних елементів.
  4. Можливість встановлення у будь-якому положенні на трубопроводі без обмеження напряму потоку середовища.
  5. Швидкий час відкриття/закриття завдяки поворотному механізму на 90°.

Області застосування

Кран 11ч38п широко використовується в наступних сферах:

  1. Системи водопостачання (холодна/гаряча вода).
  2. Теплопостачання (парові системи).
  3. Нафтова промисловість (перекачування нафтопродуктів).
  4. Промислові трубопроводи для транспортування олій та інших рідин.
DN L H
25 130 98
32 130 117
40 150 159
50 170 184
Найменування параметру Показник
Умовний тиск Ру, МПа (кгс/см²) 1,0 (10)
Тип приєднання муфтовый
Робоче середовище вода, пар, нафтопродукти, мінеральні олії, неагресивні рідини
Максимальна температура робочого середовища, °С 100
Випробування на міцність корпусу, МПа 1.5
Випробування на герметичність затвора, МПа 1.1
Найменування Матеріал
Корпус Сірий чавун
Ущільнення Фторопласт
