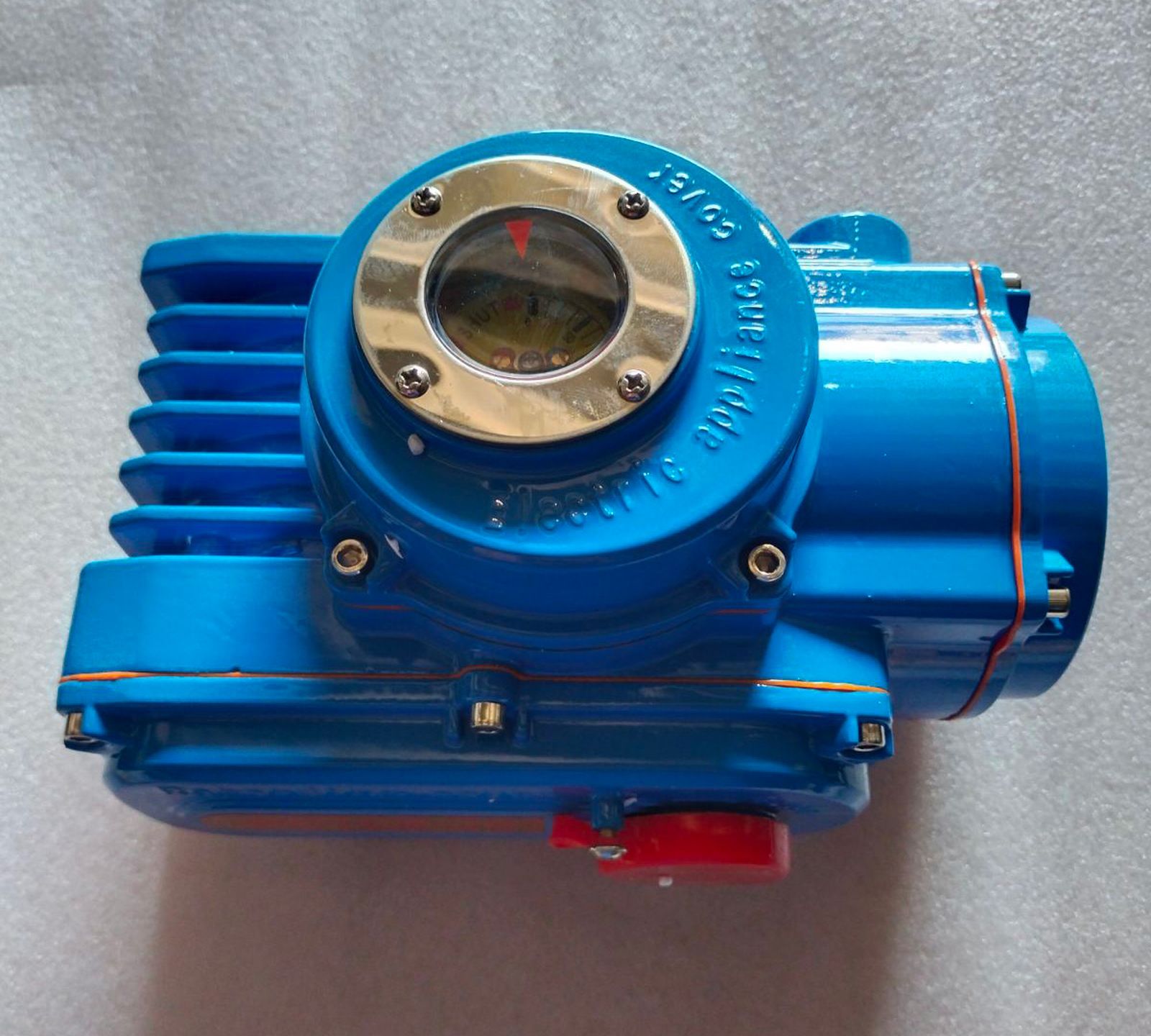

Електроприводи до чавунних міжфланцевих затворів батерфляй 380 В
| Позначення | Ціна, грн. без ПДВ | Наявність на складі, шт. | Резерв, шт. | Маса, кг |
|---|---|---|---|---|
| 05S | 8000,00 | 20 | 0 | 3,0 |
| 16S | 10000,00 | 10 | 0 | 4,5 |
| 25S | 18000,00 | 3 | 0 | 0,0 |
Компактні електроприводи до затворів батерфляй, що поєднують елегантний зовнішній вигляд та внутрішню жорсткість конструкції.
Основні характеристики електроприводів
- Потужний функціонал: інтелектуальне управління, пропорційне регулювання, перемикання режимів, інтелектуальна інтеграція, різні варіанти сигнального виводу.
- Компактні розміри: об'єм та вага становлять лише близько 35% від об'єму та ваги аналогічних продуктів.
- Високий ступінь захисту: клас захисту IP67.
- Надійна конструкція: підшипники, електронні компоненти та інші ключові елементи - продукція відомих брендів.
- Естетичний дизайн: корпус із литого алюмінієвого сплаву з гладкою поверхнею, що забезпечує зниження електромагнітних перешкод.
- Зносостійкість і точність: вихідний вал черв'ячної передачі виготовлений із спеціального сплаву з високою міцністю та зносостійкістю.
- Мінімальний люфт: цільний вал черв'ячної передачі виключає зазори у шпонкових з'єднаннях та забезпечує високу точність передачі.
- Безпека: протестовано на напрузі 1500В, двигун із ізоляцією класу F, гарантована безпека.
- Просте підключення: підтримується напруга AC380V.
- Зручність експлуатації: не вимагає змащення, технічного обслуговування, водонепроникний та стійкий до корозії, можливий монтаж під будь-яким кутом.
- Захисні функції: подвійне обмеження ходу, захист від перегріву, захист від перевантаження (опційно).
- Регулювання швидкості: повний хід за 5, 10, 15, 30, 60 секунд (на вибір).
- Інтеграція: інтелектуальний модуль управління повністю інтегрований у корпус пристрою, не вимагає зовнішнього монтажу. Можливість налаштування кута відкриття/закриття обмежувача.
Модель 05S. Таблиця параметрів
Джерело живлення | 24 В постійного струму | 24 В змінного струму | 110 В змінного струму | 220 В змінного струму | 380 В змінного струму | Кут повороту | 0° -90° +5° |
Потужність двигуна | 13 Вт | 15 Вт | 15 Вт | 15 Вт | 15 Вт | Схема управління | Перемикач/пасивний контакт/сигнал відкриття/інтелектуальне регулювання |
Номінальний струм | 1,28 А | 1,50 А | 0,24 А | 0,15 А | 0,07А | Маса | 3 кг |
Вихідний крутний момент | 20 Н·м / 50 Н·м | 50 Н·м | Ступінь захисту | IP67 | |||
Час спрацювання | 10С/25С | 26С | Орієнтація монтажу | Монтаж під довільним кутом | |||
Опір ізоляції | 100 МОм при 250 В постійного струму | 100 МОм при 500 В постійного струму | Електричний роз'єм | PG13.5 Нейлоновий вологозахищений кабельний ввід | |||
Випробувальна напруга ізоляції | 500 В змінного струму/1 хв | 1500 В змінного струму/1 хв | 1800 В змінного струму/1 хв | Температура навколишнього середовища | -30С-+60С | ||
Модель 16S. Таблиця параметрів
Джерело живлення | 24 В постійного струму | 24 В змінного струму | 110 В змінного струму | 220 В змінного струму | 380 В змінного струму | Кут повороту | 0° -90° +5° |
Потужність двигуна | 25 Вт | 30 Вт | 30 Вт | 30 Вт | 30 Вт | Схема управління | Перемикач/пасивний контакт/сигнал відкриття/інтелектуальне регулювання |
Номінальний струм | 2.03А | 2.12А | 0,57 А | 0,30 А | 0,10 А | Маса | 4,5 кг |
Вихідний крутний момент | 100 Н·м | 160 Н·м / 200 Н·м | Ступінь захисту | IP67 | |||
Час спрацювання | 15С/30С | 30С/60С | Орієнтація монтажу | Монтаж під довільним кутом. | |||
Опір ізоляції | 100 МОм при 250 В постійного струму | 100 МОм при 500 В постійного струму | Електричний інтерфейс | PG13.5 Нейлоновий вологозахищений кабельний ввід | |||
Випробувальна напруга ізоляції | 500 В змінного струму/1 хв | 1500 В змінного струму/1 хв | 1800 В змінного струму/1 хв | Температура навколишнього середовища | -30°С~+60°С | ||
Електроприводи можуть бути встановлені на:
