Затвор баттерфляй с оцинкованным чугунным диском и уплотнением EPDM под электропривод или пневмопривод Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг | Электропривод | Пневмопривод |
|---|---|---|---|---|---|---|
| Ду 50 | 600,00 | 10 | 0 | 2,1 | 05S | AT52 |
| Ду 65 | 700,00 | 5 | 0 | 2,4 | 05S | AT63 |
| Ду 80 | 800,00 | 4 | 0 | 3,2 | 05S | AT75 |
| Ду 100 | 1200,00 | 5 | 0 | 3,8 | 16S | AT83 |
| Ду 125 | 1500,00 | 5 | 0 | 5,0 | 16S | AT92 |
| Ду 150 | 1800,00 | 20 | 0 | 6,0 | 16S | AT105 |
| Ду 200 | 2900,00 | 2 | 0 | 11,0 | 25S | AT125 |
Затворы баттерфляй чугунные межфланцевые с чугунным оцинкованным диском Ру 1,6 МПа (16 кгс/см2) и уплотнением EPDM представляют собой устройства, используемые для регулирования или полного перекрытия потока рабочей среды в трубопроводах. Они отличаются простотой конструкцией и эффективностью в работе, что делает их популярными в различных отраслях.

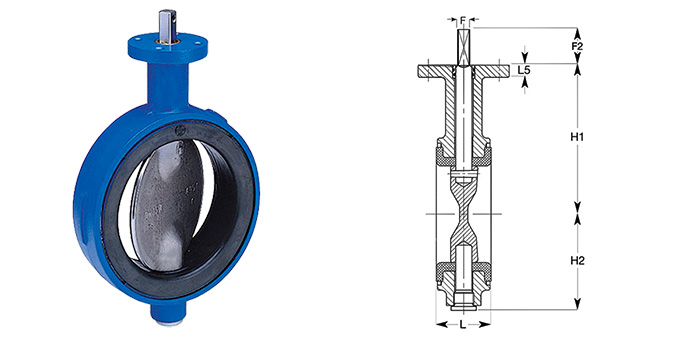

Конструкция затвора баттерфляй под электропривод или пневмопривод
Затвор баттерфляй состоит из нескольких ключевых компонентов: корпуса, диска (или пластины), привода и уплотнения. Корпус изготавливается из чугуна, что обеспечивает высокую прочность и устойчивость к коррозии. Чугунный диск обладают хорошими механическими свойствами и может выдерживать значительные нагрузки.
Диск из чугуна
Чугунный диск является основным элементом затвора, который отвечает за перекрытие потока. Используется круглая форма диска для обеспечения равномерного распределения давления по всей поверхности. Чугун как материал обладает высокой прочностью на сжатие и хорошей стойкостью к коррозии при правильной обработке.
Уплотнение EPDM
EPDM (этилен-пропилен-диеновый мономер) — это синтетический каучук, который широко используется в качестве уплотнительного материала благодаря своей отличной устойчивости к воздействию воды, пара и многих химических веществ. Уплотнения из EPDM обеспечивают надежную герметизацию между диском и корпусом затвора, предотвращая утечки.
Тип соединения
Межфланцевое соединение позволяет устанавливать затворы баттерфляй между плоскими фланцами без необходимости использования дополнительных прокладок благодаря уплотнению EPDM.
Электропривод
Электроприводы используются для автоматизации работы затворов баттерфляй. Они позволяют управлять открытием и закрытием затвора дистанционно или автоматически в зависимости от условий работы системы.
Преимущества использования электроприводов
- Автоматизация: Электроприводы позволяют интегрировать затворы в автоматизированные системы управления.
- Точность: Обеспечивают точное управление положением затвора.
- Безопасность: Уменьшают необходимость ручного вмешательства в потенциально опасных условиях.
Применение
Затворы баттерфляй с чугунными дисками и уплотнениями из EPDM находят широкое применение в различных областях:
- Водоснабжение
- Отвод сточных вод
- Нефтегазовая промышленность
- Химическая промышленность
| DN | L | Z-Ød |
|---|---|---|
| 50 | 234 | 4-23 |
| 65 | 261 | 4-23 |
| 80 | 261 | 4-23 |
| 100 | 261 | 4-23 |
| 125 | 312 | 4-23 |
| 150 | 312 | 4-26 |
| 200 | 360 | 4-26 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | межфланцевый |
| Рабочая среда | вода, пар, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 120 |
| Класс герметичности | D |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Шток | Сталь 25л |
| Уплотнение | EPDM |
| Корпус | Серый чугун |
| Диск | Серый чугун с никелевым покрытием |
