Затвор баттерфляй с оцинкованным диском и уплотнением EPDM Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 462,00 | 84 | 0 | 2,1 |
| Ду 65 | 560,00 | 58 | 0 | 2,4 |
| Ду 80 | 666,00 | 72 | 0 | 3,2 |
| Ду 100 | 919,00 | 81 | 0 | 3,8 |
| Ду 125 | 1190,00 | 20 | 0 | 5,0 |
| Ду 150 | 1480,00 | 65 | 0 | 6,0 |
| Ду 200 | 2490,00 | 34 | 0 | 11,0 |
| Ду 250 | 0,00 | 10 | 0 | 16,0 |

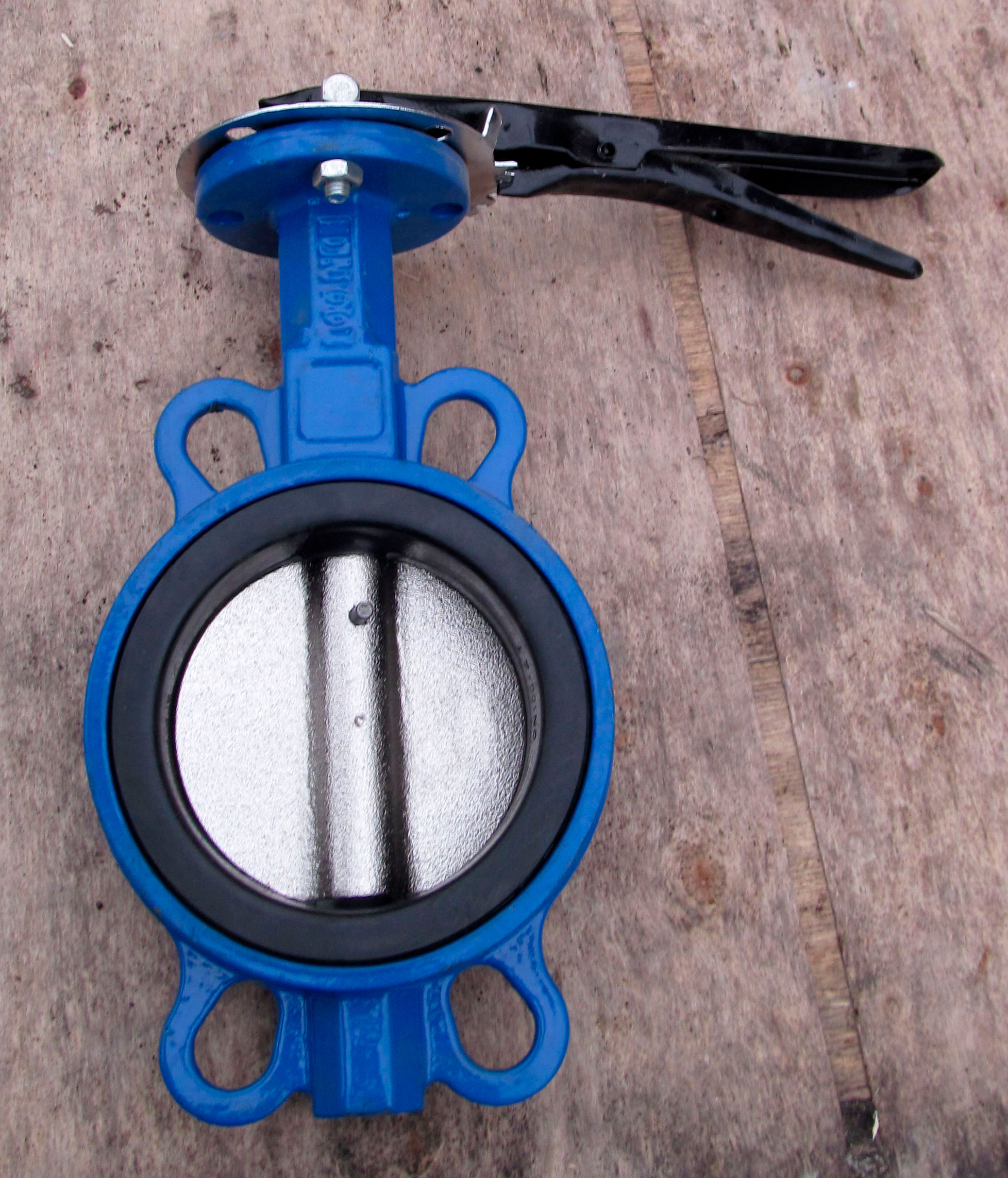

Затворы баттерфляй чугунные межфланцевые с оцинкованным диском Ру 1,6 МПа (16 кгс/см2) и уплотнением EPDM представляют собой разновидность трубопроводной арматуры, где запирающий элемент выполнен в форме диска, который вращается вокруг своей оси. Это позволяет затвору переходить из положения “открыто” в положение “закрыто” при повороте на 90°.
Тип соединения
Межфланцевое соединение позволяет устанавливать затворы баттерфляй между плоскими фланцами без необходимости использования дополнительных прокладок благодаря уплотнению EPDM.
Уплотнение EPDM:
- Материал EPDM обладает высокой химической стойкостью к воде, пару, слабым кислотам и щелочам.
- Температурный диапазон работы: от -40°C до +120°C (в некоторых случаях до +130°C).
- Отличается эластичностью, что обеспечивает надежное прилегание диска к корпусу даже при многократных циклах открывания/закрывания.
Преимущества затворов Баттерфляй с оцинкованным чугунным диском и уплотнением EPDM
- Герметичность: Уплотнение EPDM обеспечивает высокую степень герметичности даже при низких давлениях. Это делает такие затворы идеальными для систем водоснабжения и отопления.
- Простота установки: Межфланцевое соединение позволяет быстро монтировать затвор без дополнительных прокладок или сложных инструментов.
- Экономичность: Затворы баттерфляй имеют сравнительно низкую стоимость по сравнению с другими типами трубопроводной арматуры аналогичного назначения.
- Компактные размеры: Малые установочные размеры делают их удобными для применения в ограниченных пространствах трубопроводных систем.
- Легкость управления: Управление осуществляется поворотом на четверть оборота (90°), что обеспечивает быстрый переход между положениями “открыто” и “закрыто”.
Области применения
Затворы баттерфляй с уплотнением EPDM широко используются в следующих областях:
- Системы водоснабжения и отопления.
- Канализационные системы.
- Промышленные трубопроводы для транспортировки воды и пара.
- Пищевые производства (при условии соответствия санитарным нормам).
- Системы пожаротушения благодаря быстродействию механизма закрытия/открытия.
Затворы баттерфляй Ду 250-600 с оцинкованным диском и уплотнением EPDM комплектуются ручным редуктором.

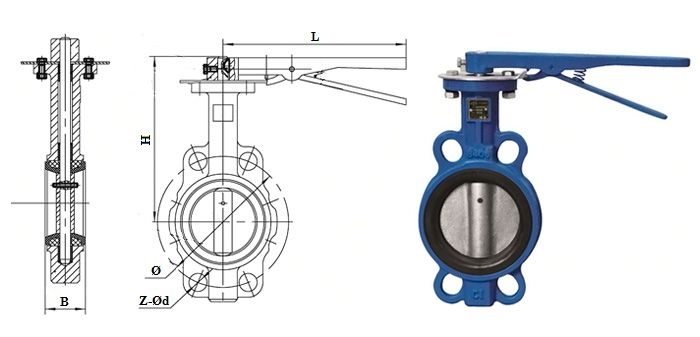

| DN | Ø | L | b | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 125 | 234 | 43 | 170 | 4-23 |
| 65 | 145 | 261 | 46 | 178 | 4-23 |
| 80 | 160 | 261 | 46 | 202 | 4-23 |
| 100 | 180 | 261 | 52 | 222 | 4-23 |
| 125 | 210 | 312 | 56 | 233 | 4-23 |
| 150 | 240 | 312 | 56 | 257 | 4-26 |
| 200 | 295 | 360 | 60 | 295 | 4-26 |
| 250 | 316 | 384 | 66 | 318 | 4-26 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | межфланцевый |
| Рабочая среда | вода, пар, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 120 |
| Класс герметичности | D |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Шток | Сталь 25л |
| Уплотнение | EPDM |
| Корпус | Серый чугун |
| Диск | Серый чугун с никелевым покрытием |
