Затвор баттерфляй с нержавеющим диском и уплотнением EPDM Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 605,00 | 86 | 0 | 2,1 |
| Ду 65 | 666,00 | 19 | 0 | 2,4 |
| Ду 80 | 803,00 | 54 | 0 | 3,2 |
| Ду 100 | 1199,00 | 33 | 0 | 3,8 |
| Ду 125 | 1463,00 | 10 | 0 | 5,0 |
| Ду 150 | 1997,00 | 68 | 0 | 6,0 |
| Ду 200 | 3751,00 | 46 | 0 | 11,0 |

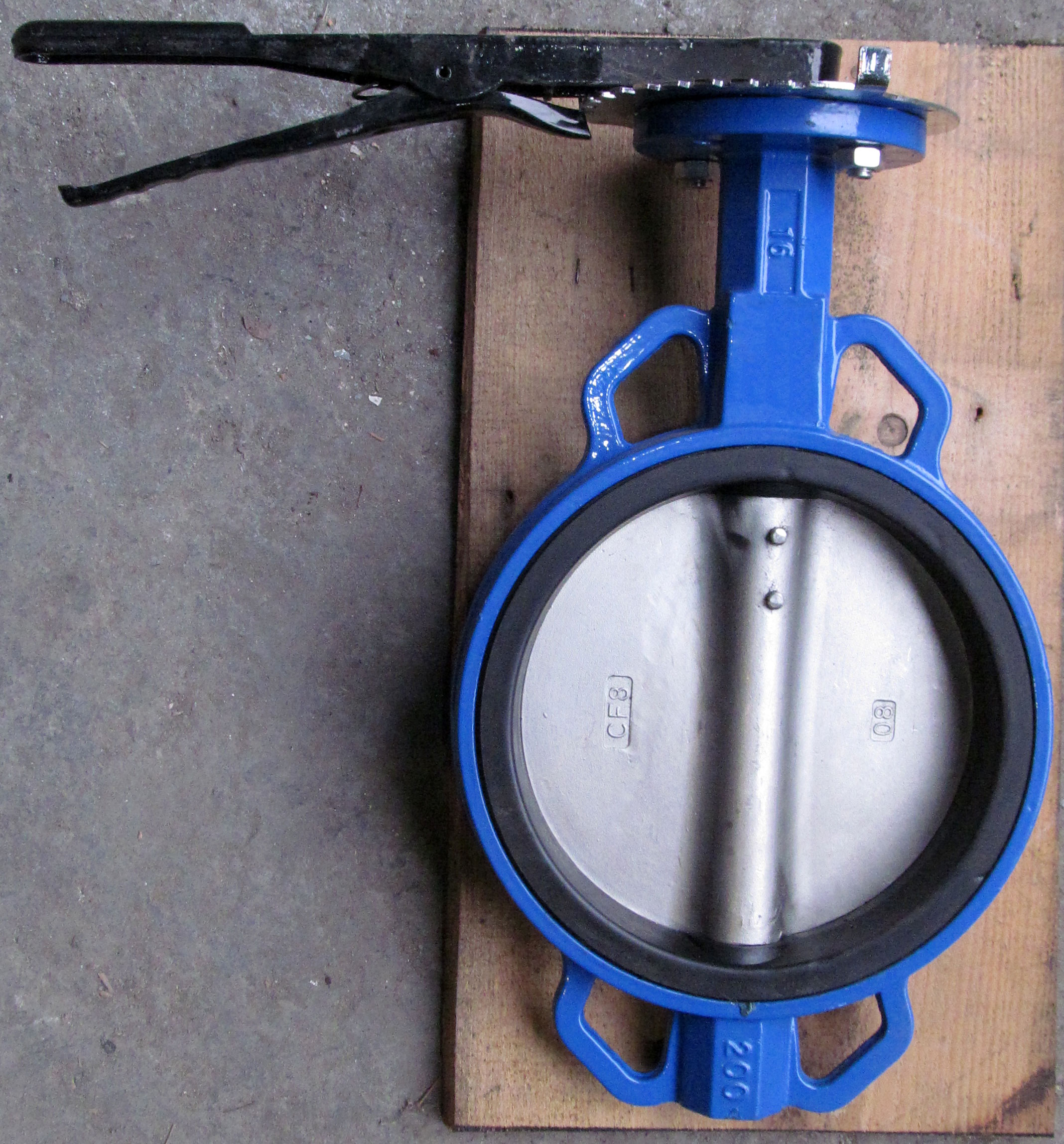

Затворы баттерфляй с нержавеющим диском и уплотнением EPDM Ру 1,6 МПа (16 кгс/см2) представляют собой элементы трубопроводной арматуры, которые используются для управления потоком различных рабочих сред. Запирающий элемент затворов имеют форму диска, который вращается вокруг оси, перпендикулярной направлению потока. Это позволяет затвору переходить из положения “открыто” в положение “закрыто” при повороте на 90°.
Материалы
Корпус затворов изготавливается из чугуна, а диск - из нержавеющей стали (CF8). Уплотнение выполнено из EPDM, что обеспечивает отличную герметичность.
Тип соединения
Межфланцевое соединение позволяет устанавливать затворы баттерфляй между плоскими фланцами без необходимости использования дополнительных прокладок благодаря уплотнению EPDM.
Уплотнение EPDM
- Материал EPDM обладает высокой химической стойкостью к воде, пару, слабым кислотам и щелочам.
- Температурный диапазон работы: от -40°C до +120°C (в некоторых случаях до +130°C).
- Отличается эластичностью, что обеспечивает надежное прилегание диска к корпусу даже при многократных циклах открывания/закрывания.
Преимущества
- Низкое гидравлическое сопротивление в открытом положении.
- Компактные размеры установки.
- Простота управления - требуется лишь четверть оборота (90°) для полного открытия или закрытия.
- Отсутствие необходимости в дополнительных прокладках при установке благодаря качеству уплотнения EPDM.
Затворы баттерфляй Ду 250-600 с нержавеющим диском и уплотнением EPDM комплектуются ручным редуктором.

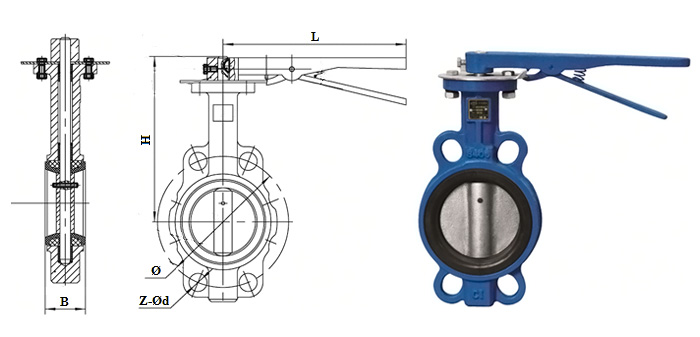

| DN | Ø | L | b | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 125 | 234 | 43 | 170 | 4-23 |
| 65 | 145 | 261 | 46 | 178 | 4-23 |
| 80 | 160 | 261 | 46 | 202 | 4-23 |
| 100 | 180 | 261 | 52 | 222 | 4-23 |
| 125 | 210 | 312 | 56 | 233 | 4-23 |
| 150 | 240 | 312 | 56 | 257 | 4-26 |
| 200 | 295 | 360 | 60 | 295 | 4-26 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | межфланцевый |
| Рабочая среда | вода, пар, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 120 |
| Класс герметичности | D |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Диск | Нержавеющая сталь CF8 |
| Уплотнение | EPDM |
| Корпус | Серый чугун |
| Шток | Сталь 25л |
