Затвор баттерфляй с нержавеющим диском и уплотнением NBR Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 605,00 | 30 | 0 | 2,1 |
| Ду 65 | 666,00 | 0 | 0 | 2,4 |
| Ду 80 | 803,00 | 22 | 0 | 3,2 |
| Ду 100 | 1199,00 | 30 | 0 | 3,8 |
| Ду 125 | 1463,00 | 5 | 0 | 5,0 |
| Ду 150 | 1997,00 | 26 | 0 | 6,0 |
| Ду 200 | 3751,00 | 3 | 0 | 11,0 |
Затворы баттерфляй чугунные межфланцевые с нержавеющим диском Ру 1,6 МПа (16 кг/см2 ) представляют собой разновидность трубопроводной арматуры, где запирающий элемент выполнен в форме диска, который вращается вокруг своей оси. Это позволяет затвору переходить из положения “открыто” в положение “закрыто” при повороте на 90°.
Установка
Затворы баттерфляй с уплотнением NBR устанавливаются между плоскими фланцами без необходимости использования дополнительных прокладок, что упрощает процесс монтажа и демонтажа.
Уплотнение NBR
- Бутадиен-нитрильный каучук (NBR) — это масло- и бензостойкая резина.
- Устойчив к воздействию минеральных масел, растительных и животных жиров, пропана, бутана и бензина.
- Может работать в температурном диапазоне — от -30°C до +80°C
Затворы Баттерфляй с уплотнением NBR используются в различных отраслях, включая:
- Нефтегазовую промышленность
- Химическую промышленность

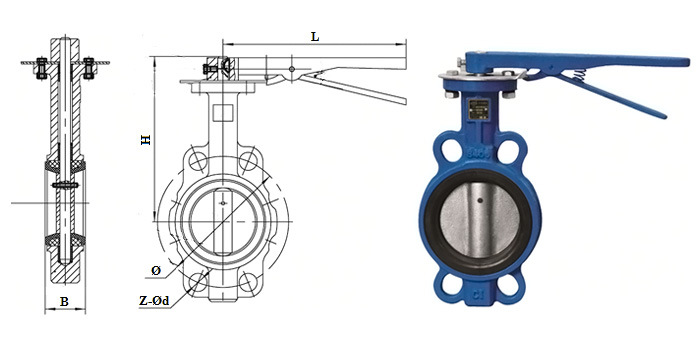

| DN | Ø | L | b | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 125 | 234 | 43 | 170 | 4-23 |
| 65 | 145 | 261 | 46 | 178 | 4-23 |
| 80 | 160 | 261 | 46 | 202 | 4-23 |
| 100 | 180 | 261 | 52 | 222 | 4-23 |
| 125 | 210 | 312 | 56 | 233 | 4-23 |
| 150 | 240 | 312 | 56 | 257 | 4-26 |
| 200 | 295 | 360 | 60 | 295 | 4-26 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | межфланцевый |
| Рабочая среда | нефтепродукты, минеральные масла |
| Максимальная температура рабочей среды, °С | 80 |
| Класс герметичности | D |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Уплотнение | NBR |
| Корпус | Серый чугун |
| Диск | Нержавеющая сталь CF8 |
| Шток | Сталь 25л |
