Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
---|---|---|---|---|
Ду 100 | 14410,00 | 0 | 0 | 34,6 |
Ду 150 | 27280,00 | 1 | 0 | 70,5 |
Ду 200 | 44550,00 | 3 | 0 | 108,0 |
Задвижки 30нж65нж штампосварные фланцевые клиновые из нержавеющей стали с выдвижным шпинделем на Ру 2,5 МПа. Применяется в качестве запорного устройства на трубопроводах при транспортировке агрессивных жидких и газообразных нефтепродуктов, азотной кислоты и т.д при температуре до 425°С. К трубопроводу присоединяются при помощи фланцев.

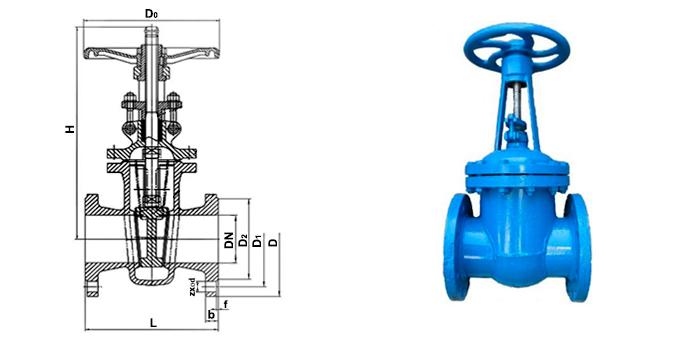

DN | L | D | D1 | H | Z-Ød |
---|---|---|---|---|---|
100 | 300 | 230 | 190 | 417 | 8-23 |
150 | 350 | 300 | 250 | 557 | 8-26 |
200 | 400 | 360 | 360 | 682 | 12-26 |
Наименование параметра | Показатель |
---|---|
Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
Тип присоединения | фланцевый |
Рабочая среда | вода, пар, азотная кислота, агрессивные жидкости |
Максимальная температура рабочей среды, °С | 425 |
Класс герметичности | A |
Испытание на прочность корпуса, МПа | 3.8 |
Испытание на герметичность затвора, МПа | 2.8 |
Наименование | Материал |
---|---|
Корпус | Сталь 12Х18Н10Т |
Фланец корпуса | Сталь 25л |
Уплотнение | Сталь 12Х18Н10Т |
Крышка | Сталь 25л |
Шток | Сталь 12Х18Н10Т |
Затвор | Сталь 12Х18Н10Т |
