Задвижка 30нж64нж фланцевая из нержавеющей стали Ру 25
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 9185,00 | 0 | 0 | 15,6 |
| Ду 80 | 14377,00 | 0 | 0 | 24,9 |
| Ду 100 | 21698,00 | 0 | 0 | 31,0 |
| Ду 150 | 41663,00 | 0 | 0 | 54,0 |
| Ду 200 | 66550,00 | 0 | 0 | 90,0 |
| Ду 250 | 159720,00 | 0 | 0 | 142,0 |
Задвижки 30нж64нж фланцевые литые из нержавеющей стали с выдвижным шпинделем на Ру 2,5 МПа (25 кг/см2) представляют собой запорную арматуру, предназначенную для работы с агрессивными средами, включая химические растворы и другие вещества, которые могут вызывать коррозию обычных материалов.
Маркировка
- 30 – обозначает тип изделия (задвижка).
- нж – указывает на материал изготовления корпуса (нержавеющая сталь).
- 64 – код модели согласно номенклатуре.
- нж – означает, что уплотнение выполнено из нержавеющей стали.
Особенности конструкции
- Задвижка 30нж64нж относится к литой запорной арматуре с клиновидным затвором. Клиновидный затвор перекрывает поток среды перпендикулярно направлению движения рабочей среды.
- Управление осуществляется вручную через маховик. При вращении маховика передается момент на шпиндель, который поднимает или опускает клин, открывая или закрывая проходное сечение.
- Шпиндель выдвигается при открытии задвижки, что требует дополнительного пространства по высоте при монтаже.
- Задвижка имеет фланцевое присоединение.
Задвижки 30нж64нж широко применяются в следующих отраслях:
- Нефтегазовая промышленность: Для управления потоками нефти, газа и нефтепродуктов.
- Химическая промышленность: Для работы с агрессивными химическими веществами.
- Энергетика: Используются на паровых линиях электростанций.
- Водоснабжение и канализация: Для управления потоками воды.
- Металлургия: На производственных линиях с высокими температурами.
- Судостроение: Для систем подачи воды или топлива на судах.
- Пищевая промышленность: При транспортировке жидкостей или газов нейтрального состава к материалам арматуры.

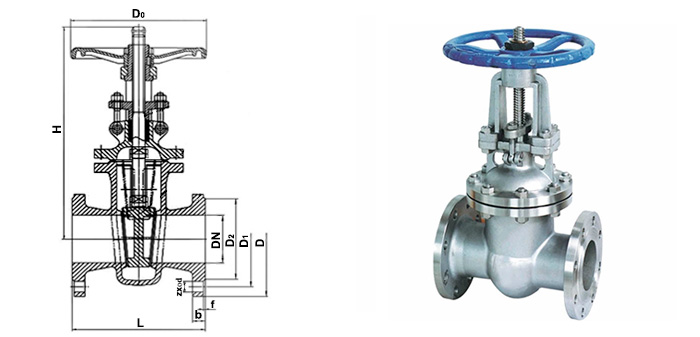

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 216 | 160 | 125 | 320 | 4-18 |
| 80 | 250 | 195 | 160 | 371 | 8-18 |
| 100 | 280 | 230 | 190 | 417 | 8-23 |
| 150 | 300 | 300 | 250 | 557 | 8-26 |
| 200 | 350 | 360 | 360 | 682 | 12-26 |
| 250 | 400 | 425 | 425 | 905 | 12-30 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, азотная кислота, агрессивные жидкости |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 3.8 |
| Испытание на герметичность затвора, МПа | 2.8 |
| Наименование | Материал |
|---|---|
| Шток | Нержавеющая сталь 12Х18Н9Т |
| Затвор | Нержавеющая сталь 12Х18Н9Т |
| Корпус | Нержавеющая сталь 12Х18Н9Т |
| Уплотнение | Нержавеющая сталь 12Х18Н9Т |
| Крышка | Нержавеющая сталь 12Х18Н9Т |
