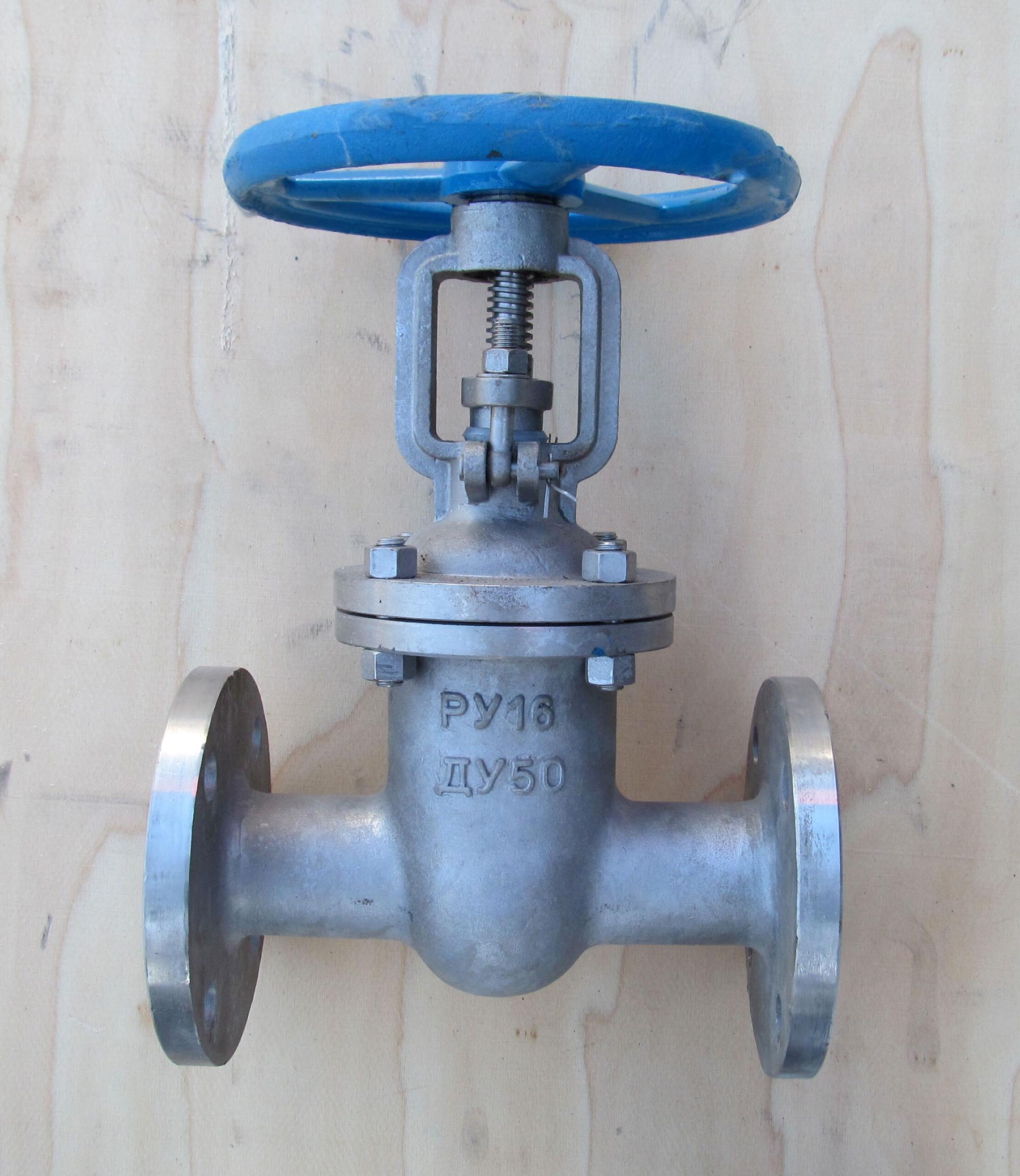

Задвижка 30нж41нж фланцевая из нержавеющей стали Ру 16
| Условный диаметр | L, мм | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|---|
| Ду 50 | 180 | 7500,00 | 29 | 0 | 12,5 |
| Ду 50 | 250 | 7500,00 | 1 | 0 | 12,5 |
| Ду 80 | 210 | 13500,00 | 17 | 0 | 23,0 |
| Ду 80 | 280 | 13500,00 | 1 | 0 | 23,0 |
| Ду 100 | 230 | 16900,00 | 21 | 0 | 28,0 |
| Ду 150 | 280 | 29500,00 | 9 | 0 | 47,0 |
| Ду 200 | 330 | 44500,00 | 0 | 0 | 78,0 |
| Ду 250 | 450 | 74500,00 | 3 | 0 | 125,0 |
| Ду 300 | 500 | 110000,00 | 2 | 0 | 195,0 |
Задвижки 30нж41нж фланцевые литые из нержавеющей стали с выдвижным шпинделем на Ру 1,6 МПа (16 кгс/см2) представляют собой запорную арматуру, предназначенную для работы с агрессивными средами, включая химические растворы и другие вещества, которые могут вызывать коррозию обычных материалов.
Маркировка
- 30 – обозначает тип изделия (задвижка).
- нж – указывает на материал изготовления корпуса (нержавеющая сталь).
- 41 – код модели согласно номенклатуре.
- нж – означает, что уплотнение выполнено из нержавеющей стали.
Особенности конструкции
- Задвижка 30нж41нж относится к литой запорной арматуре с клиновидным затвором. Клиновидный затвор перекрывает поток среды перпендикулярно направлению движения рабочей среды.
- Управление осуществляется вручную через маховик. При вращении маховика передается момент на шпиндель, который поднимает или опускает клин, открывая или закрывая проходное сечение.
- Шпиндель выдвигается при открытии задвижки, что требует дополнительного пространства по высоте при монтаже.
- Задвижка имеет фланцевое присоединение.
Задвижки 30нж41нж широко применяются в следующих отраслях:
- Нефтегазовая промышленность: Для управления потоками нефти, газа и нефтепродуктов.
- Химическая промышленность: Для работы с агрессивными химическими веществами.
- Энергетика: Используются на паровых линиях электростанций.
- Водоснабжение и канализация: Для управления потоками воды.
- Металлургия: На производственных линиях с высокими температурами.
- Судостроение: Для систем подачи воды или топлива на судах.
- Пищевая промышленность: При транспортировке жидкостей или газов нейтрального состава к материалам арматуры.

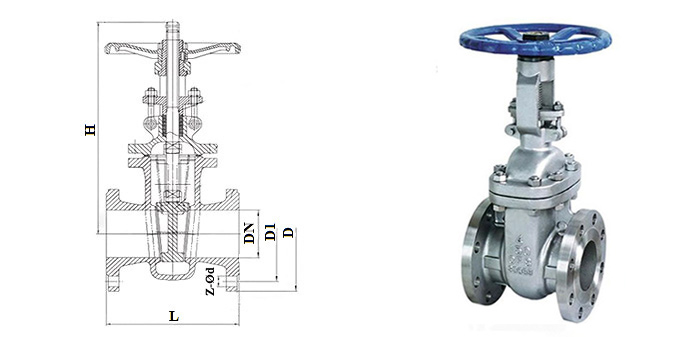

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 180 | 160 | 125 | 285 | 4-18 |
| 50 | 250 | 160 | 125 | 285 | 4-18 |
| 80 | 210 | 195 | 160 | 337 | 4-18 |
| 80 | 280 | 195 | 160 | 338 | 4-18 |
| 100 | 230 | 215 | 180 | 383 | 8-23 |
| 150 | 280 | 280 | 240 | 522 | 8-22 |
| 200 | 330 | 335 | 295 | 647 | 12-22 |
| 250 | 450 | 405 | 355 | 815 | 12-26 |
| 300 | 500 | 460 | 410 | 886 | 12-26 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, азотная кислота, агрессивные жидкости |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Уплотнение | Нержавеющая сталь 08Х18Н10 |
| Крышка | Нержавеющая сталь 08Х18Н10 |
| Шток | Нержавеющая сталь 08Х18Н10 |
| Затвор | Нержавеющая сталь 08Х18Н10 |
| Корпус | Нержавеющая сталь 08Х18Н10 |
