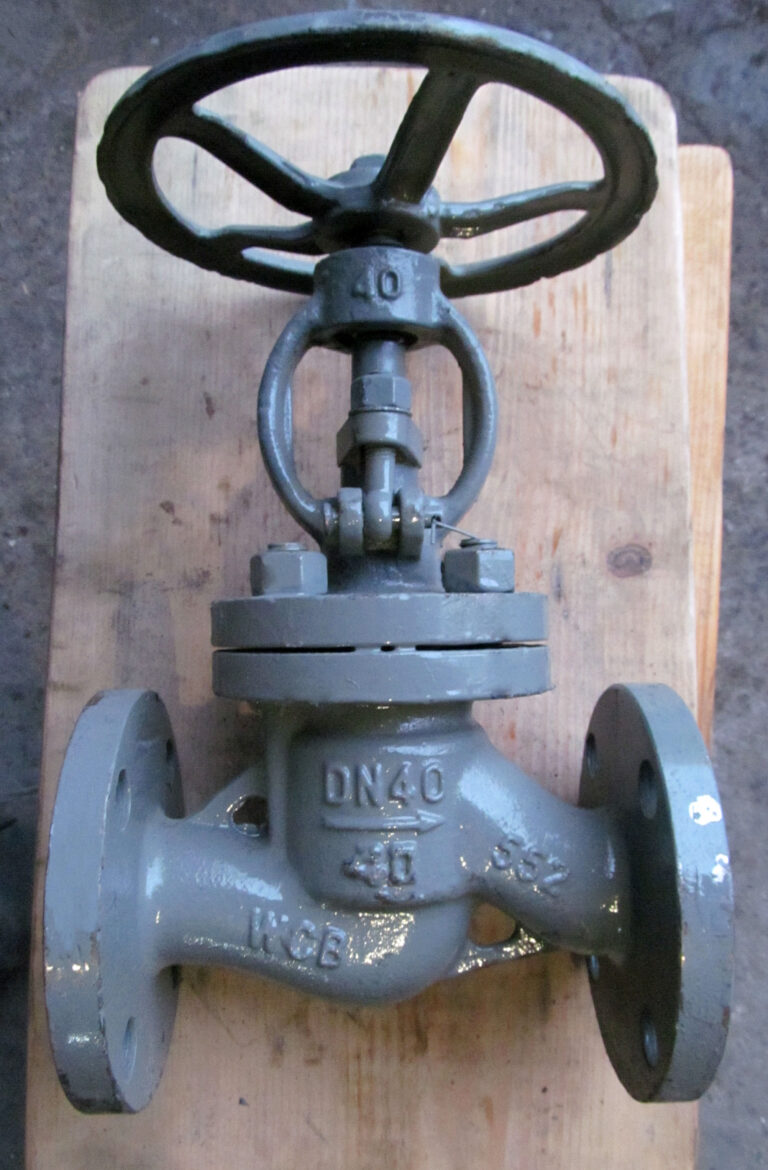

Вентиль 15с22нж стальной фланцевый Ру 40
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 1320,00 | 136 | 0 | 3,5 |
| Ду 20 | 1529,00 | 98 | 0 | 4,0 |
| Ду 25 | 1760,00 | 157 | 0 | 5,0 |
| Ду 32 | 2349,00 | 158 | 0 | 7,0 |
| Ду 40 | 2838,00 | 152 | 0 | 9,5 |
| Ду 50 | 3372,00 | 146 | 0 | 11,5 |
| Ду 65 | 5192,00 | 58 | 0 | 15,5 |
| Ду 80 | 6655,00 | 49 | 0 | 22,0 |
| Ду 100 | 7986,00 | 47 | 0 | 28,0 |
| Ду 125 | 12400,00 | 12 | 0 | 89,0 |
| Ду 150 | 14900,00 | 8 | 0 | 130,0 |
| Ду 200 | 24000,00 | 0 | 0 | 167,0 |
Вентили 15с22нж на Ру 4,0 МПа (40 кгс/см2) - это стальные фланцевые запорные вентили (клапаны), предназначенные для установки на трубопроводах в качестве запорного устройства. Они используется для управления потоками воды, пара, жидкими и газообразными нефтепродуктами и другими неагрессивными средами при температуре до 425°С. Могут устанавливаться на трубопроводе в любом рабочем положении. Установка должна производиться с учетом направления потока среды, которое обозначено стрелкой на корпусе вентиля.
Монтаж и эксплуатация
При установке вентиля 15с22нж необходимо обеспечить доступ для осмотра и обслуживания. Перед установкой трубопровод должен быть очищен от загрязнений. После монтажа следует проверить работу всех движущихся частей вентиля.

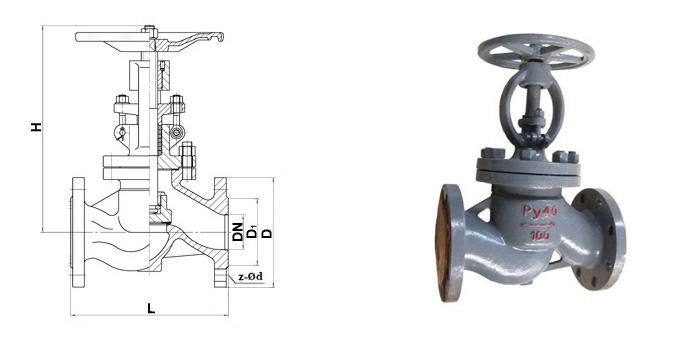

| DN | L | D | D1 | H1 | Z-Ød |
|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 205 | 4-14 |
| 20 | 150 | 105 | 75 | 211 | 4-14 |
| 25 | 160 | 115 | 85 | 223 | 4-14 |
| 32 | 180 | 140 | 100 | 250 | 4-18 |
| 40 | 200 | 150 | 110 | 314 | 4-18 |
| 50 | 230 | 165 | 125 | 357 | 4-18 |
| 65 | 290 | 185 | 145 | 396 | 8-18 |
| 80 | 310 | 200 | 160 | 425 | 8-18 |
| 100 | 350 | 235 | 190 | 458 | 8-22 |
| 125 | 400 | 270 | 220 | 508 | 8-26 |
| 150 | 480 | 300 | 250 | 592 | 8-26 |
| 200 | 600 | 375 | 320 | 658 | 12-30 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 4,0 (40) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 6.15 |
| Испытание на герметичность затвора, МПа | 4.51 |
| Наименование | Материал |
|---|---|
| Корпус | Сталь 25л |
| Прокладка | Cталь + графит |
| Крышка | Сталь 25л |
| Шток | Нержавеющая сталь |
| Затвор (диск) | Сталь 25л + нержавеющая сталь |
