Вентиль 15с27нж стальной фланцевый Ру 64
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 1595,00 | 10 | 0 | 4,5 |
| Ду 20 | 2178,00 | 42 | 0 | 7,8 |
| Ду 25 | 2805,00 | 16 | 0 | 8,4 |
| Ду 32 | 3630,00 | 1 | 0 | 11,0 |
| Ду 40 | 4829,00 | 18 | 0 | 19,0 |
| Ду 50 | 8052,00 | 7 | 0 | 19,5 |
Стальные фланцевые вентили 15с27нж на Ру 6,4 МПа. Предназначены для трубопроводов, транспортирующих воду, пар, природный газ, жидкие и газообразные неагрессивные нефтепродукты при температуре до 425°С. Могут устанавливаться на трубопроводе в любом рабочем положении. К трубопроводу присоединяются при помощи фланцев. Корпус и крышка изготовлены из стали.

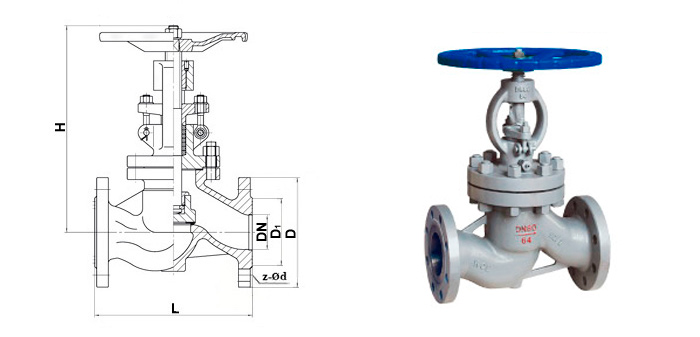

| DN | L | D | D1 | H1 | Z-Ød |
|---|---|---|---|---|---|
| 15 | 170 | 105 | 75 | 209 | 4-14 |
| 20 | 190 | 125 | 90 | 216 | 4-18 |
| 25 | 210 | 135 | 100 | 228 | 4-18 |
| 32 | 230 | 150 | 110 | 257 | 4-22 |
| 40 | 260 | 170 | 125 | 334 | 4-22 |
| 50 | 300 | 180 | 135 | 386 | 4-22 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 6,4 (64) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 9.75 |
| Испытание на герметичность затвора, МПа | 7.15 |
| Наименование | Материал |
|---|---|
| Корпус | Сталь 25л |
| Прокладка | Cталь + графит |
| Крышка | Сталь 25л |
| Шток/Stem | Нержавеющая сталь |
| Затвор (диск) | Сталь 25л + нержавеющая сталь |
