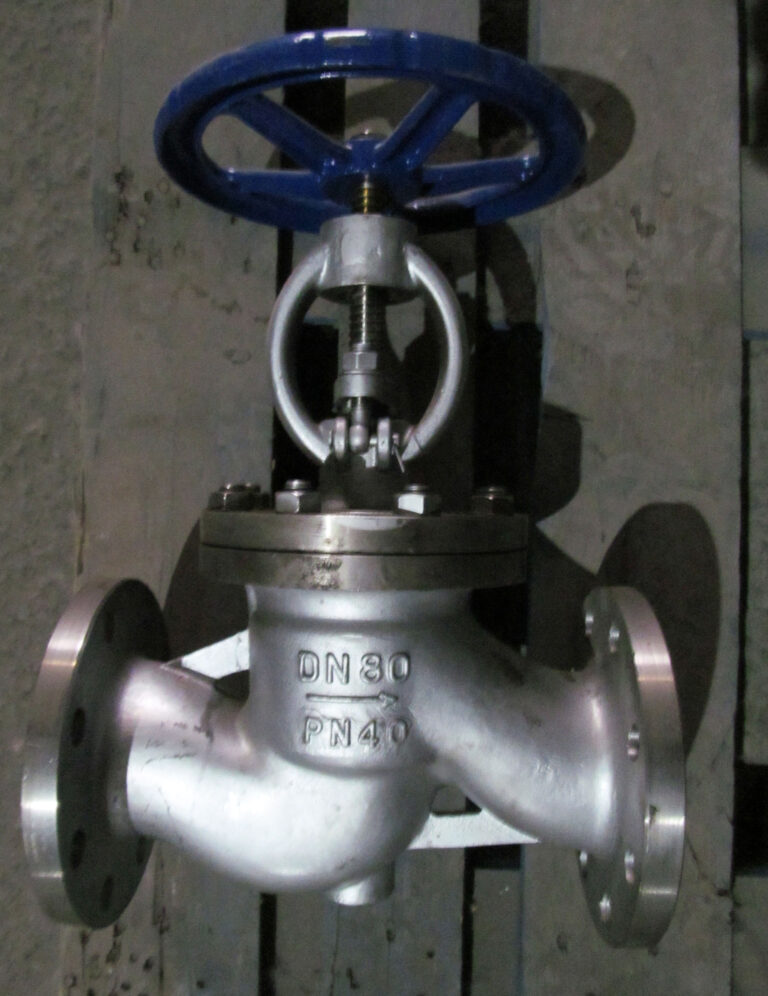

Вентиль 15нж22нж из нержавеющей стали фланцевый Ру 40
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 3300,00 | 13 | 0 | 3,5 |
| Ду 20 | 3500,00 | 10 | 0 | 4,5 |
| Ду 25 | 3900,00 | 18 | 0 | 5,0 |
| Ду 32 | 5500,00 | 28 | 0 | 7,5 |
| Ду 40 | 6800,00 | 15 | 0 | 10,0 |
| Ду 50 | 8500,00 | 24 | 0 | 13,0 |
| Ду 65 | 10900,00 | 0 | 0 | 15,5 |
| Ду 80 | 14600,00 | 13 | 0 | 22,0 |
| Ду 100 | 18800,00 | 12 | 0 | 28,0 |
| Ду 125 | 26500,00 | 0 | 0 | 45,0 |
| Ду 150 | 39500,00 | 0 | 0 | 64,0 |
Нержавеющие фланцевые вентили 15нж22нж на Ру 4,0 МПа. Предназначаются для агрессивных сред при температуре до 425°С. Могут устанавливаться на трубопроводе в любом рабочем положении. К трубопроводу присоединяются при помощи фланцев.

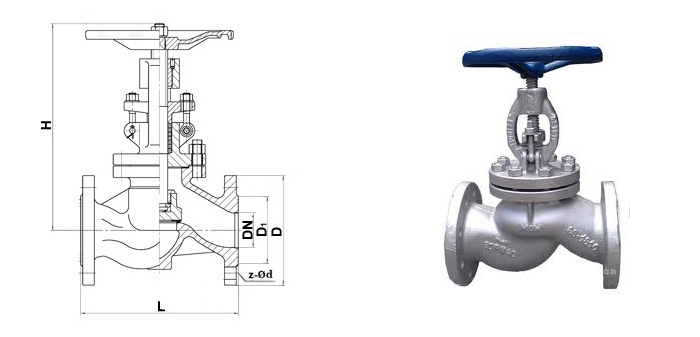

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 205 | 4-14 |
| 20 | 150 | 105 | 75 | 211 | 4-14 |
| 25 | 160 | 115 | 85 | 223 | 4-14 |
| 32 | 180 | 140 | 100 | 250 | 4-18 |
| 40 | 200 | 150 | 110 | 288 | 4-18 |
| 50 | 230 | 165 | 125 | 321 | 4-18 |
| 65 | 290 | 185 | 145 | 396 | 8-18 |
| 80 | 310 | 200 | 160 | 425 | 8-18 |
| 100 | 350 | 220 | 180 | 458 | 8-22 |
| 125 | 400 | 270 | 220 | 508 | 8-26 |
| 150 | 480 | 300 | 250 | 592 | 8-26 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 4,0 (40) |
| Тип присоединения | фланцевый |
| Рабочая среда | газ, азотная кислота, агрессивные жидкости |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 6.15 |
| Испытание на герметичность затвора, МПа | 4.51 |
| Наименование | Материал |
|---|---|
| Корпус | нержавеющая сталь 08Х18Н10 |
| Уплотнение | нержавеющая сталь 08Х18Н10 |
| Крышка | нержавеющая сталь 08Х18Н10 |
| Шток | нержавеющая сталь 08Х18Н10 |
| Затвор | нержавеющая сталь 08Х18Н10 |
