Вентиль 15кч888р СВМ с электромагнитным приводом Ру 16

Вентиль 15кч888р представляет собой мембранный запорный клапан с электромагнитным приводом, предназначенный для полного перекрытия потока рабочей среды. Он используется в качестве запорной арматуры с дистанционным управлением на трубопроводах, транспортирующих пресную воду, воздух или рассол. Рабочая температура среды варьируется в следующих пределах:

• Пресная вода: от +1 до +45 °С.
• Воздух: от 0 до +45 °С.
• Рассол: от -40 до +45 °С.

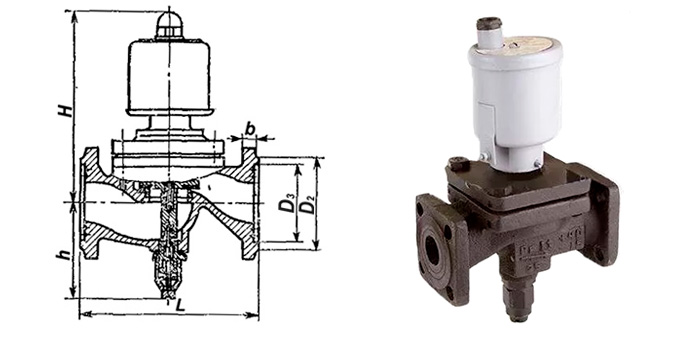

Конструкция и принцип работы

Вентиль 15кч888р оснащен электромагнитным приводом (соленоидом), который управляет запорным органом без необходимости механического воздействия. Основные элементы конструкции включают:

1. Корпус: выполнен из ковкого чугуна.
2. Запорный орган: состоит из золотника с резиновым уплотнением и мембраны.
3. Электромагнитный привод: герметично защищен пластиковым корпусом для предотвращения воздействия влаги.

Принцип работы вентиля следующий:

• В нормальном состоянии (без подачи напряжения) вентиль находится в закрытом положении благодаря давлению пружины и рабочей среды над мембраной.
• При подаче электрического тока на катушку соленоида якорь электромагнита поднимается, открывая разгрузочное отверстие. Это приводит к снижению давления над мембраной, вследствие чего запорный орган перемещается вверх, открывая проход для рабочей среды.
• Когда напряжение отключается, якорь возвращается в исходное положение, давление над мембраной восстанавливается, и запорный орган снова перекрывает поток.

Для аварийного открытия вентиля предусмотрен специальный винт, который вручную поднимает золотник.

Условия эксплуатации

Для корректной работы вентиля 15кч888р необходимо соблюдать следующие условия:

1. Установка возможна только на горизонтальном трубопроводе с электромагнитным приводом вверх. Допускается отклонение от вертикали на угол до ±15°.
2. Рабочая среда должна подаваться строго по направлению стрелки на корпусе вентиля.
3. Перед вводом в эксплуатацию необходимо провести пробные включения для проверки герметичности и работоспособности устройства.
