Вентиль 15кч883р СВМГ с электромагнитным приводом Ру 6

Вентиль (Запорный клапан) 15кч883р СВМГ (Система Вентилей Мембранного Газа) относится к категории запорной арматуры и предназначен для автоматического и дистанционного управления потоками газообразных рабочих сред в трубопроводных системах. Этот вентиль широко используется в системах, где требуется управление потоками природного газа, нейтральных газов или воздуха.

Тип конструкции вентиля 15кч883р СВМГ

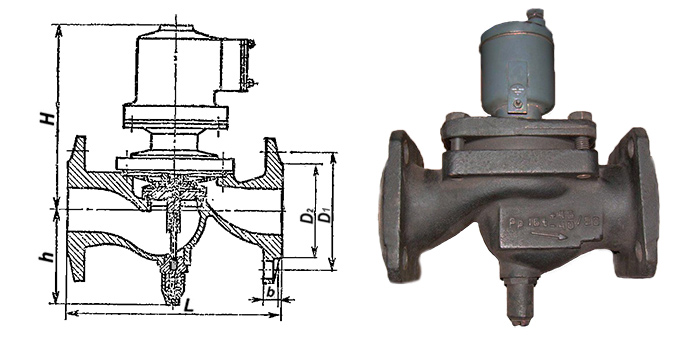

Вентиль является мембранным с электромагнитным приводом. Исполнение вентиля – нормально-закрытое (НЗ), что означает, что при отсутствии питания затвор вентиля остается закрытым.

Вентиль состоит из следующих основных узлов:

• Корпус: Через него проходит рабочая среда при открытом состоянии затвора.
• Запорное устройство: Обеспечивает герметичное перекрытие проходного сечения вентиля.
• Электромагнитный привод: Управляет процессом открытия и закрытия вентиля.

Принцип работы

1. В исходном положении электромагнит отключен от сети, а основной проход вентиля закрыт за счет давления рабочей среды на золотник.
2. При подаче напряжения на электромагнит происходит движение якоря и разгрузочного золотника, который снижает давление в надмембранной полости.
3. Разница давлений между надмембранной и подмембранной полостями приводит к подъему основного золотника и открытию прохода для рабочей среды.
4. При отключении питания электромагнита золотники возвращаются в исходное положение под действием пружины и давления рабочей среды, герметично перекрывая проходное отверстие.

Условия эксплуатации

Вентиль должен устанавливаться на горизонтальном трубопроводе электромагнитом вверх; допустимое отклонение от вертикали – не более 15°.
