Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
---|---|---|---|---|
Ду 25 | 363,00 | 190 | 0 | 2,2 |
Ду 32 | 572,00 | 228 | 0 | 3,2 |
Ду 40 | 715,00 | 191 | 0 | 4,4 |
Ду 50 | 968,00 | 67 | 0 | 6,4 |

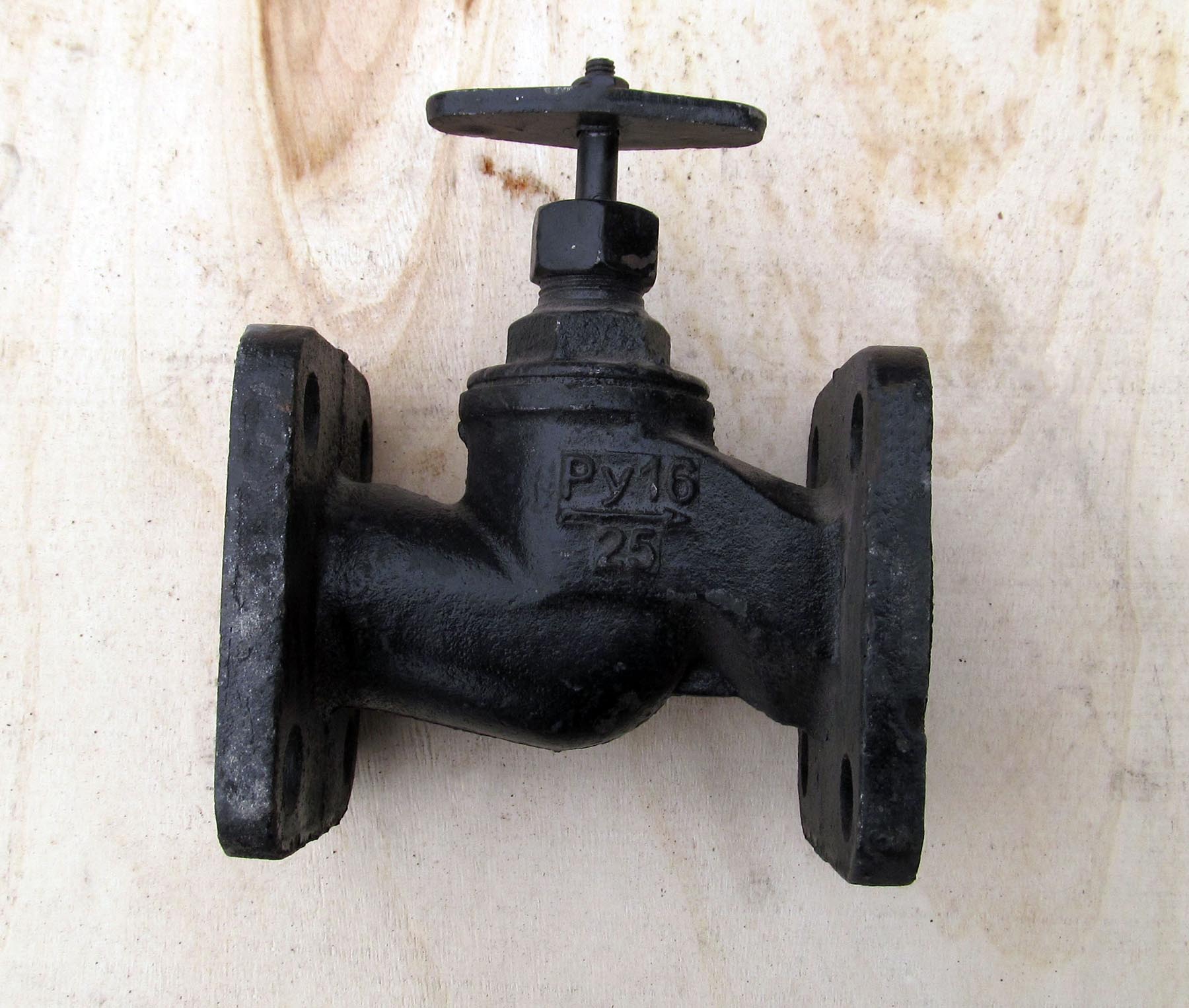

Чугунные фланцевые вентили 15кч19п (15кч34п) на Ру 1,6 МПа. Предназначены для трубопроводов, транспортирующих воду и пар при температуре до 200°С. Вентили могут устанавливаться на трубопроводе в любом рабочем положении. К трубопроводу присоединяются при помощи фланцев.

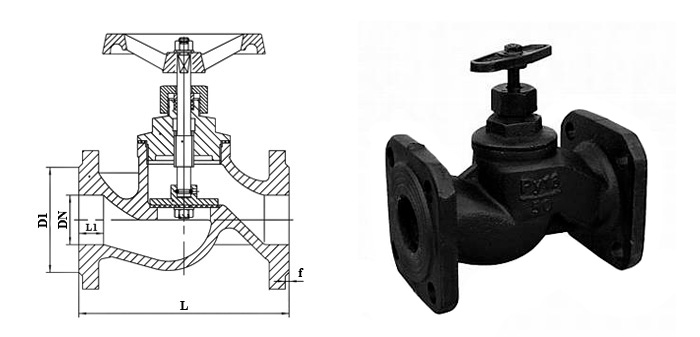

DN | L | D1 | D2 | Z-Ød |
---|---|---|---|---|
25 | 120 | 85 | 68 | 4-14 |
32 | 140 | 100 | 78 | 4-18 |
40 | 170 | 110 | 88 | 4-18 |
50 | 200 | 125 | 102 | 4-18 |
Наименование параметра | Показатель |
---|---|
Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
Тип присоединения | фланцевый |
Рабочая среда | вода, пар |
Максимальная температура рабочей среды, °С | 200 |
Класс герметичности | A |
Испытание на прочность корпуса, МПа | 2.4 |
Испытание на герметичность затвора, МПа | 1.8 |
Наименование | Материал |
---|---|
Затвор (диск) | Серый чугун + паронит (латунь) |
Корпус | Серый чугун |
Прокладка | Cталь + графит |
Шток | Углеродистая сталь |
