Вентиль 15кч16п(фт) чугунный фланцевый Ру 25
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 32 | 2000,00 | 0 | 0 | 8,3 |
| Ду 40 | 2350,00 | 102 | 0 | 9,8 |
| Ду 50 | 3250,00 | 40 | 0 | 14,45 |
| Ду 65 | 4500,00 | 0 | 0 | 20,4 |
| Ду 80 | 5800,00 | 0 | 0 | 28,8 |
| Ду 100 | 6500,00 | 0 | 0 | 39,5 |
Чугунные фланцевые вентили (запорные клапаны) 15кч16п(фт) на Ру 2,5 МПа (25 кгс/см2) представляют собой устройства, предназначенные для регулирования или полного перекрытия потока рабочей среды в трубопроводах. Вентили предназначены для работы с водой или паром при температуре до 225°С.
Маркировка вентиля 15кч16п(фт)
- 15 – обозначает, что это вентиль (запорный клапан).
- кч – материал корпуса изделия, в данном случае ковкий чугун.
- 16 – это номер модели вентиля.
- п(фт) – тип уплотнения, в данном случае выполненного из паронита или фторопласта.
Основные элементы конструкции вентиля 15кч16п(фт)
- Корпус и крышка:
- Корпус и крышка вентиля изготовлены из высокопрочного чугуна.
- Корпус имеет фланцевые соединения для монтажа на трубопроводе.
- Запорный элемент (золотник):
- Золотник отвечает за перекрытие или открытие проходного отверстия.
- Изготовлен из чугуна с уплотнительными поверхностями из паронита или фторопласта для обеспечения герметичности.
- Шпиндель:
- Шпиндель выполнен из стали.
- Он передает вращательное движение от маховика к золотнику, обеспечивая его поступательное перемещение вверх или вниз.
- Маховик:
- Маховик используется для ручного управления вентилем.
- При вращении маховика шпиндель поднимает или опускает золотник.
- Сальниковая набивка:
- Сальниковая набивка обеспечивает герметичность вокруг шпинделя и предотвращает утечку рабочей среды через место его выхода.
Принцип работы конструкции
Работа вентиля основана на поступательном движении золотника:
- При вращении маховика шпиндель начинает двигаться вверх или вниз.
- Это движение поднимает или опускает золотник, который либо полностью перекрывает поток рабочей среды через седло корпуса, либо открывает его.
- Направление движения рабочей среды должно совпадать с направлением стрелки, нанесенной на корпус вентиля.
Преимущества конструкции вентиля 15кч16п(фт)
- Высокая герметичность благодаря качественным уплотнительным материалам.
- Простота обслуживания и ремонта за счет разборной конструкции.
- Долговечность при соблюдении условий эксплуатации.
- Универсальность установки на трубопроводах различного назначения.

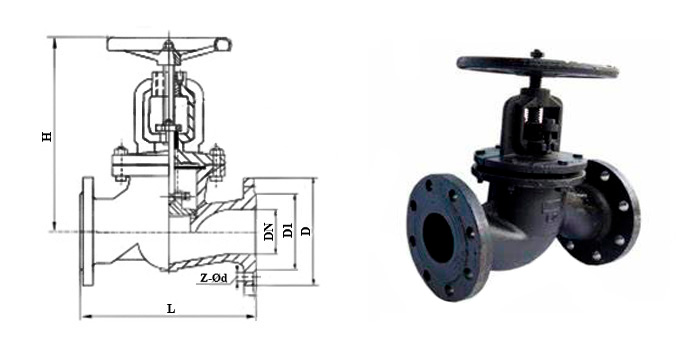

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 32 | 180 | 135 | 100 | 250 | 4-18 |
| 40 | 200 | 145 | 110 | 288 | 4-18 |
| 50 | 230 | 160 | 125 | 321 | 4-18 |
| 65 | 290 | 180 | 145 | 341 | 4-18 |
| 80 | 310 | 195 | 160 | 385 | 8-18 |
| 100 | 350 | 215 | 180 | 437 | 8-18 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар |
| Максимальная температура рабочей среды, °С | 225 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 3.8 |
| Испытание на герметичность затвора, МПа | 2.8 |
| Наименование | Материал |
|---|---|
| Корпус | Ковкий чугун |
| Прокладка | Cталь + графит |
| Крышка | Ковкий чугун |
| Шток | Углеродистая сталь |
| Затвор (диск) | Ковкий чугун + паронит (фторопласт) |
