Кран шаровой стальной КШЛФс фланцевый Ру 16

(0 комментариев)

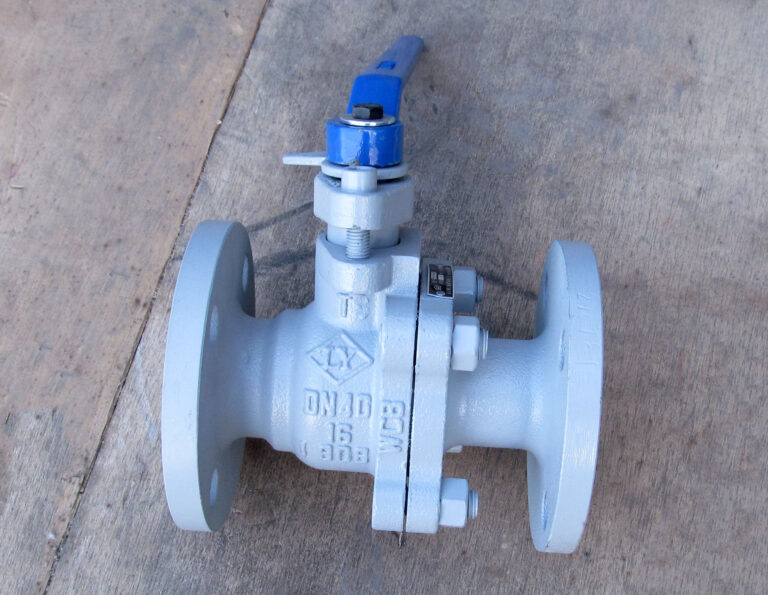

Кран шаровой стальной КШЛФс фланцевый
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 15 1265,00 18 0 3,1
Ду 20 1397,00 34 0 3,7
Ду 25 1529,00 29 0 4,5
Ду 32 2118,00 25 0 6,4
Ду 40 2398,00 19 0 8,2
Ду 50 2860,00 33 0 10,9
Ду 65 4059,00 25 0 16,2
Ду 80 5302,00 25 0 21,8
Ду 100 6787,00 38 0 30,4
Ду 125 11847,00 0 0 46,5
Ду 150 16302,00 2 0 63,5
Ду 200 20900,00 0 0 110,5

Шаровые краны КШЛФс (Кран шаровой литой фланцевый стальной) на Ру 1,6 МПа (16 кг/см2) представляет собой запорную арматуру, предназначенную для перекрытия потока рабочей среды в трубопроводах. Они широко используются в различных отраслях промышленности, таких как коммунальное хозяйство, системы водо- и газоснабжения, теплоэнергетика, химическая, нефтеперерабатывающая отрасли. Литая конструкция корпуса обеспечивает высокую прочность и герметичность кранов.

Преимущества кранов КШЛФс

  1. Высокая герметичность благодаря использованию качественных уплотнительных материалов.
  2. Малые габариты.
  3. Малое гидравлическое сопротивление.
  4. Простота монтажа благодаря стандартному фланцевому соединению.

Фланцы к стальным шаровым кранам Ру 16 можно подобрать здесь

Прокладки здесь

Крепежные изделия здесь

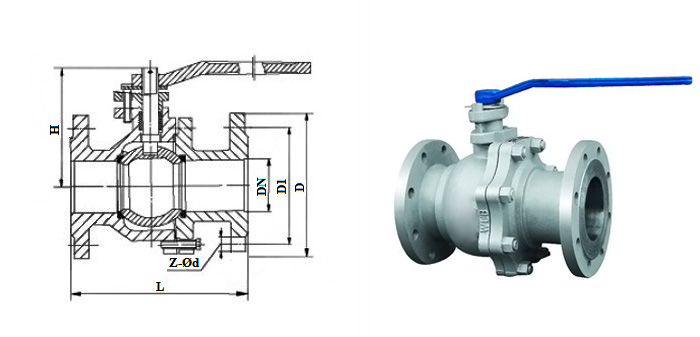

DN L D D1 H Z-Ød
15 130 95 65 92 4-14
20 130 105 75 100 4-14
25 140 115 85 116 4-14
32 165 135 100 116 4-18
40 180 145 110 13 4-18
50 203 160 125 140 4-18
65 222 180 145 158 4-18
80 241 195 160 182 8-18
100 305 215 180 208 8-18
125 356 245 210 272 8-18
150 395 280 240 298 8-23
200 457 335 295 352 8-23
Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 1,6 (16)
Тип присоединения фланцевый
Рабочая среда вода, пар, нефтепродукты, минеральные масла, неагрессивные жидкости
Максимальная температура рабочей среды, °С 200
Класс герметичности A
Испытание на прочность корпуса, МПа 2.4
Испытание на герметичность затвора, МПа 1.8
Наименование Материал
Крышка Сталь 25л
Корпус Сталь 25л
Уплотнение Фторопласт/PTFE
Шток 20Х13 (AISI 420)
Шар 08Х18Н10 (AISI 304)
