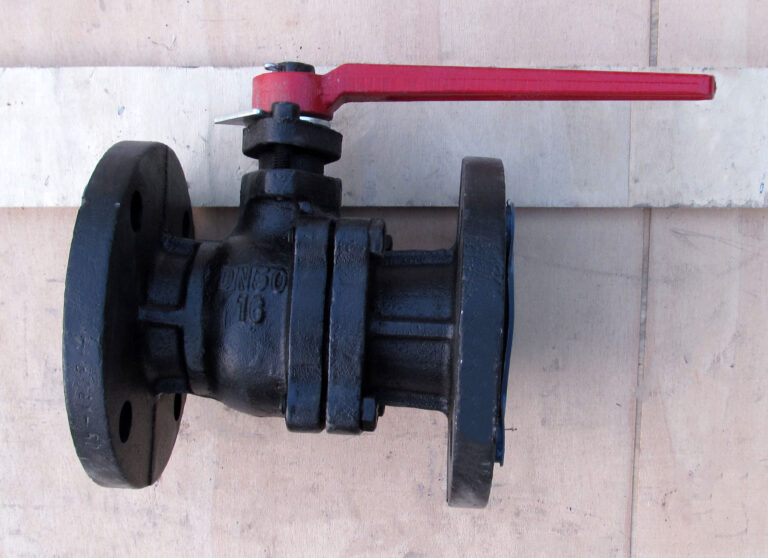

Кран шаровой 11ч37п чугунный полнопроходной фланцевый Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 15 | 561,00 | 0 | 0 | 2,2 |
| Ду 20 | 638,00 | 0 | 0 | 2,7 |
| Ду 25 | 732,00 | 33 | 0 | 2,8 |
| Ду 32 | 919,00 | 15 | 0 | 4,8 |
| Ду 40 | 1117,00 | 0 | 0 | 6,0 |
| Ду 50 | 1397,00 | 89 | 0 | 8,2 |
| Ду 65 | 2090,00 | 0 | 0 | 10,4 |
| Ду 80 | 2398,00 | 47 | 0 | 13,8 |
| Ду 100 | 3460,00 | 58 | 0 | 20,6 |
| Ду 125 | 6160,00 | 0 | 0 | 29,0 |
| Ду 150 | 7854,00 | 27 | 0 | 38,0 |
Чугунные шаровые краны 11ч37п на Ру 1,6 МПа (16 кг/см2) предназначены для использования в качестве запорного устройства на трубопроводах. Они применяются для транспортировки различных рабочих сред, включая: воду, пар, воздух, масла, нефтепродукты, топливный газ и другие слабоагрессивные среды. Краны 11ч37п используются в системах водоснабжения, теплоснабжения, газового хозяйства и других инженерных коммуникациях. Их основная функция - полное перекрытие потока рабочей среды.
Преимущества крана 11ч37п
- Простота конструкции и надежность.
- Легкость в обслуживании.
- Долговечность.
- Возможность установки в любом удобном положении на трубопроводе.
- Быстрое время открытия/закрытия благодаря шаровому механизму.
Шаровые фланцевые чугунные краны модели 11ч37п являются универсальным решением для трубопроводов различного назначения благодаря своей надежности, долговечности и простоте эксплуатации.

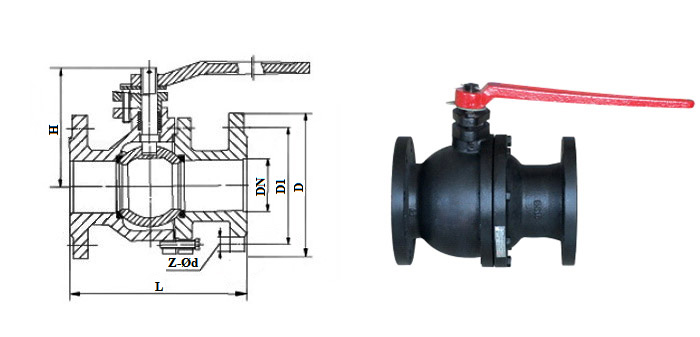

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 15 | 108 | 95 | 65 | 92 | 4-14 |
| 20 | 117 | 105 | 75 | 100 | 4-14 |
| 25 | 127 | 115 | 85 | 116 | 4-14 |
| 32 | 140 | 140 | 100 | 116 | 4-18 |
| 40 | 165 | 150 | 110 | 133 | 4-18 |
| 50 | 178 | 165 | 125 | 140 | 4-18 |
| 65 | 190 | 185 | 145 | 158 | 4-18 |
| 80 | 203 | 200 | 160 | 182 | 4-18 |
| 100 | 229 | 220 | 180 | 208 | 4-18 |
| 125 | 245 | 250 | 210 | 272 | 4-18 |
| 150 | 267 | 285 | 240 | 298 | 8-22 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты, минеральные масла, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 200 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Шар | Серый чугун |
| Уплотнение | Фторопласт |
| Корпус | Серый чугун |
| Крышка | Серый чугун |
| Шток | Сталь 25Л |
