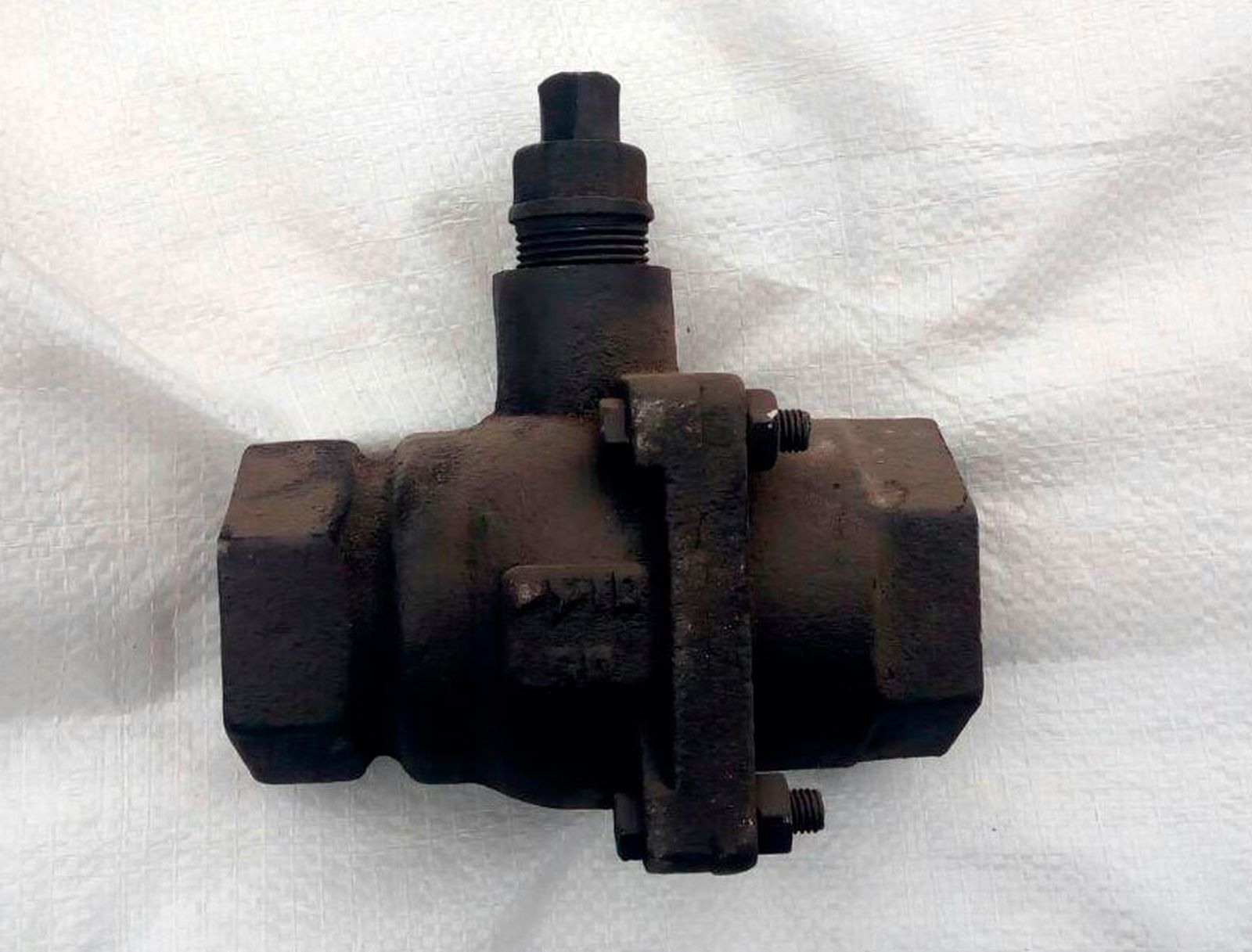

Кран шаровой 11ч38п чугунный муфтовый Ру 10
| Условный диаметр | Дюймы | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|---|
| Ду 15 | 1/2" | 0,00 | 2 | 0 | 0,5 |
| Ду 20 | 3/4" | 0,00 | 0 | 0 | 1,0 |
| Ду 25 | 1" | 500,00 | 9 | 0 | 1,5 |
| Ду 32 | 1 1/4" | 540,00 | 0 | 0 | 2,2 |
| Ду 40 | 1 1/2" | 800,00 | 0 | 0 | 3,5 |
| Ду 50 | 2" | 1100,00 | 12 | 0 | 6,0 |
| Ду 65 | 2 1/2" | 0,00 | 0 | 0 | 8,6 |
| Ду 80 | 3" | 0,00 | 0 | 0 | 12,8 |
Краны 11ч38п на Ру 1 МПа (10 кгс/см²) представляют собой чугунные шаровые краны, которые используются в качестве запорного устройства на трубопроводах. Их основная функция заключается в полном перекрытии потока рабочей среды. Этот тип кранов применяется для работы с различными средами, такими как вода, пар, нефтепродукты и другие слабоагрессивные жидкости. Рабочая температура среды ограничена до 100°C, что делает их подходящим для систем водоснабжения, теплоснабжения и других инженерных коммуникаций.
Конструкция и принцип работы
Кран 11ч38п имеет конструкцию с шаровым запорным элементом. Основные особенности конструкции включают:
- Шаровой запорный орган: Внутри корпуса крана установлен шар с проходным отверстием. Когда отверстие шара совпадает с отверстием патрубков (в открытом положении), поток среды проходит беспрепятственно.
- Уплотнительные элементы: Уплотнение обеспечивается фторопластовыми кольцами, которые установлены внутри корпуса крана. Эти кольца взаимодействуют с гладкой сферической поверхностью шара, создавая герметичность.
- Поворотный механизм: Шар поворачивается на угол 90°, чтобы открыть или закрыть поток рабочей среды. При закрытии ось отверстия шара становится перпендикулярной оси трубопровода, полностью блокируя поток.
Преимущества крана 11ч38п
- Простота конструкции обеспечивает легкость в обслуживании и эксплуатации.
- Высокая надежность благодаря использованию качественных материалов (серый чугун).
- Долговечность за счет устойчивости к коррозии и износу уплотнительных элементов.
- Возможность установки в любом положении на трубопроводе без ограничения направления потока среды.
- Быстрое время открытия/закрытия за счет поворотного механизма на 90°.
Области применения
Кран 11ч38п широко используется в следующих сферах:
- Системы водоснабжения (холодная/горячая вода).
- Теплоснабжение (паровые системы).
- Нефтяная промышленность (перекачивание нефтепродуктов).
- Промышленные трубопроводы для транспортировки масел или других жидкостей.

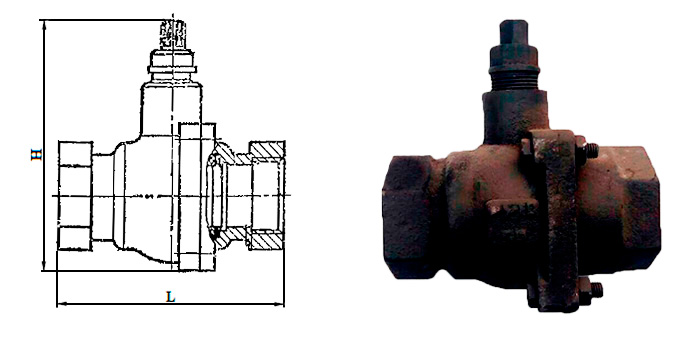

| DN | L | H |
|---|---|---|
| 15 | 100 | 78 |
| 20 | 110 | 80 |
| 25 | 120 | 84 |
| 32 | 130 | 115 |
| 40 | 150 | 120 |
| 50 | 170 | 130 |
| 65 | 185 | 145 |
| 80 | 200 | 165 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,0 (10) |
| Тип присоединения | муфтовый |
| Рабочая среда | вода, пар, нефтепродукты, минеральные масла, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 100 |
| Испытание на прочность корпуса, МПа | 1.5 |
| Испытание на герметичность затвора, МПа | 1.1 |
| Наименование | Материал |
|---|---|
| Корпус | Серый чугун |
| Уплотнение | Фторопласт |
