Кран 11ч3бк пробковый чугунный муфтовый Ру 1

(0 комментариев)
Кран 11ч3бк пробковый чугунный муфтовый
Условный диаметр Дюймы Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 20 3/4" 350,00 1 0 0,7
Ду 25 1" 430,00 20 0 0,9
Ду 32 1 1/4" 670,00 47 0 1,4
Ду 40 1 1/2" 1100,00 26 0 2,0
Ду 50 2" 1350,00 69 0 3,4

Пробковые натяжные краны 11ч3бк на Ру 0,1 МПа (1 кг/см2) предназначены для установки на трубопроводах, транспортирующих топливный газ с температурой до +50°C. Основная функция данных кранов заключается в полном перекрытии потока рабочей среды. Краны 11ч3бк могут быть установлены в любом положении на трубопроводе, а направление подачи рабочей среды не имеет значения.

Конструкция и принцип работы

Кран 11ч3бк относится к категории конусных пробковых кранов. Его конструкция включает следующие основные элементы:

  • Корпус: выполнен из серого чугуна.
  • Пробка: также изготовлена из чугуна, имеет форму усеченного конуса с трапециевидным отверстием внутри.
  • Уплотнение: осуществляется за счет сальникового уплотнения между корпусом и пробкой.
  • Смазка: специальная смазка наносится между корпусом и пробкой для обеспечения герметичности, предотвращения коррозии и облегчения поворота пробки.

Принцип работы крана основан на повороте пробки вокруг своей оси. В открытом положении отверстия в патрубках корпуса совпадают с отверстием в пробке, что обеспечивает свободный проход рабочей среды. В закрытом положении ось отверстия в пробке перпендикулярна оси трубопровода, полностью перекрывая поток.

Особенности конструкции

  • Конусные поверхности корпуса и пробки обеспечивают плотное герметичное сопряжение, предотвращая утечки газа.
  • Сальниковое уплотнение регулируется гайками сальника для поддержания герметичности во время эксплуатации.
  • Специальная смазка снижает трение между корпусом и пробкой, что увеличивает срок службы изделия.

Преимущества крана 11ч3бк

  1. Простота конструкции обеспечивает надежность работы и легкость обслуживания.
  2. Чугунный корпус делает изделие экономичным по сравнению с аналогами из других материалов (например, латунь или бронза).
  3. Возможность установки в любом положении на трубопроводе упрощает монтажные работы.
  4. Универсальность направления потока рабочей среды позволяет использовать кран без необходимости учитывать ориентацию потока при установке.

Область применения

Краны модели 11ч3бк широко применяются:

  • На газовых магистралях низкого давления;
  • В бытовых системах подачи газа;
  • В промышленных установках для транспортировки топливного газа;
  • В системах отопления или других инженерных коммуникациях, где требуется надежное запорное устройство для газа.

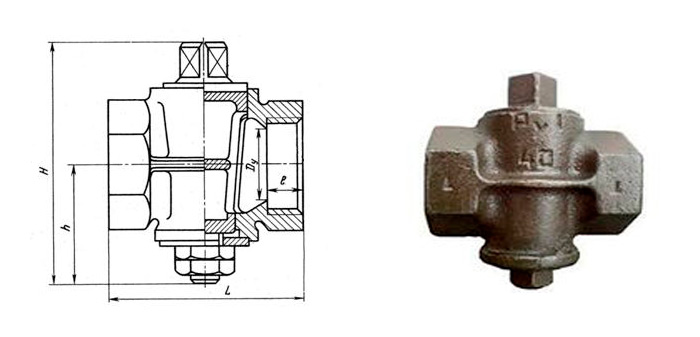

DN L H
20 80 100
25 80 100
32 95 118
40 110 135
50 130 150
Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 0,1 (1)
Тип присоединения муфтовый
Рабочая среда газ
Максимальная температура рабочей среды, °С 50
Класс герметичности A
Испытание на прочность корпуса, МПа 0.25
Испытание на герметичность затвора, МПа 0.15
Наименование Материал
Крышка Серый чугун СЧ-18
Корпус Серый чугун СЧ-18
Уплотнение Серый чугун СЧ-18
