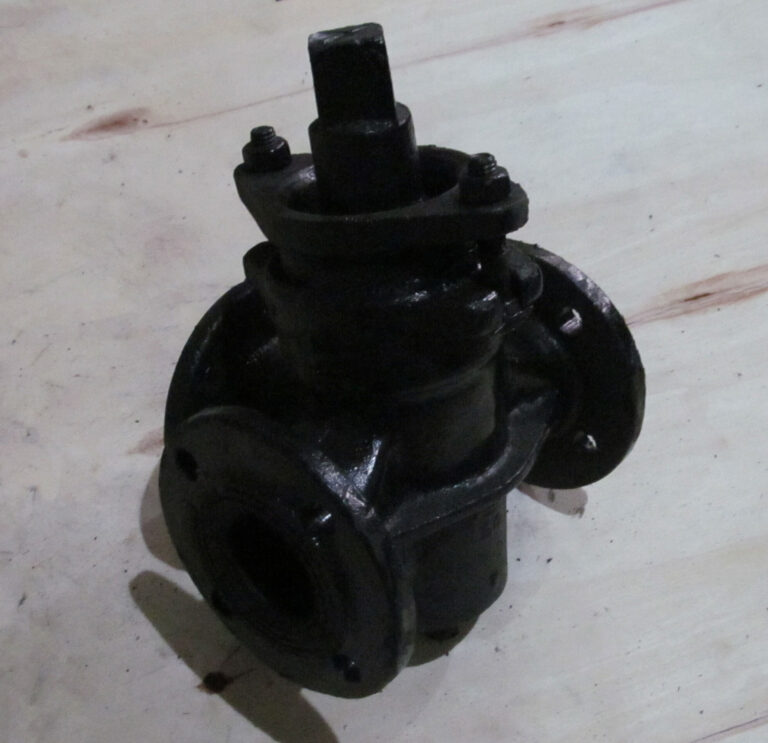

Кран 3-х ходовой 11ч18бк пробковый чугунный фланцевый Ру 6

Краны 11ч18бк на Ру 0,63 МПа (6,3 кгс/см²) представляют собой пробковые трехходовые краны, изготовленные из серого чугуна. Они используются в качестве запорной арматуры для управления потоками рабочей среды в трубопроводах. Основное назначение кранов 11ч18бк заключается в перенаправлении потока рабочей среды (вода, нефть, масла) между различными патрубками системы. Это достигается за счет поворота пробки внутри корпуса крана.

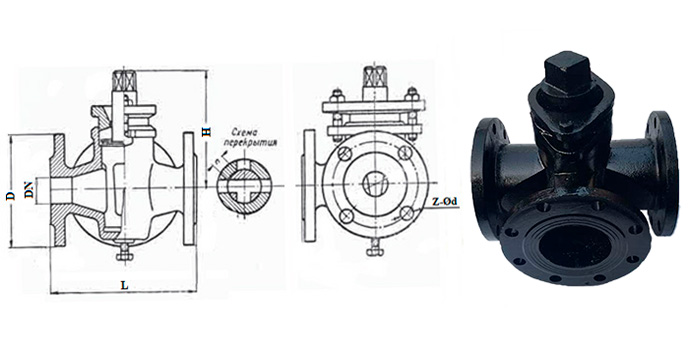

Конструкция и принцип работы

Кран 11ч18бк состоит из следующих основных элементов:

• Корпус: Изготовлен из серого чугуна.
• Пробка: Выполнена в форме усеченного конуса с Т-образным проходным отверстием.
• Сальник: Используется для уплотнения пробки и предотвращения утечек.
• Управление: Осуществляется вручную с помощью рукоятки или накидного ключа.

Принцип работы:

1. Пробка вращается вокруг своей оси внутри корпуса.
2. Направление потока определяется положением Т-образного отверстия пробки.
3. На торце пробки нанесена риска, указывающая направление проходного отверстия.
4. В зависимости от положения пробки поток может быть направлен:
   • В один из выходных патрубков;
   • Одновременно в оба патрубка;
   • Полностью перекрыт.

Преимущества крана 11ч18бк:

• Простота конструкции и управления;
• Малые габариты;
• Низкое гидравлическое сопротивление;
• Долговечность при правильном обслуживании.

Недостатки крана 11ч18бк:

• Требует значительных усилий для поворота пробки (высокий крутящий момент);
• Необходимость регулярной смазки и ухода.

Рекомендации по установке и обслуживанию

1. Устанавливать кран можно в любом положении относительно трубопровода благодаря универсальной конструкции.
2. Перед эксплуатацией необходимо проверить наличие смазки на уплотнительных поверхностях запорного органа.
3. Регулярная проверка состояния крана включает:
   • Осмотр герметичности соединений;
   • Смазку контактных поверхностей каждые три месяца;
   • Проверку работоспособности механизма поворота пробки.

При соблюдении этих рекомендаций срок службы изделия составляет не менее пяти лет при среднем ресурсе около 1500 циклов открытия-закрытия.
