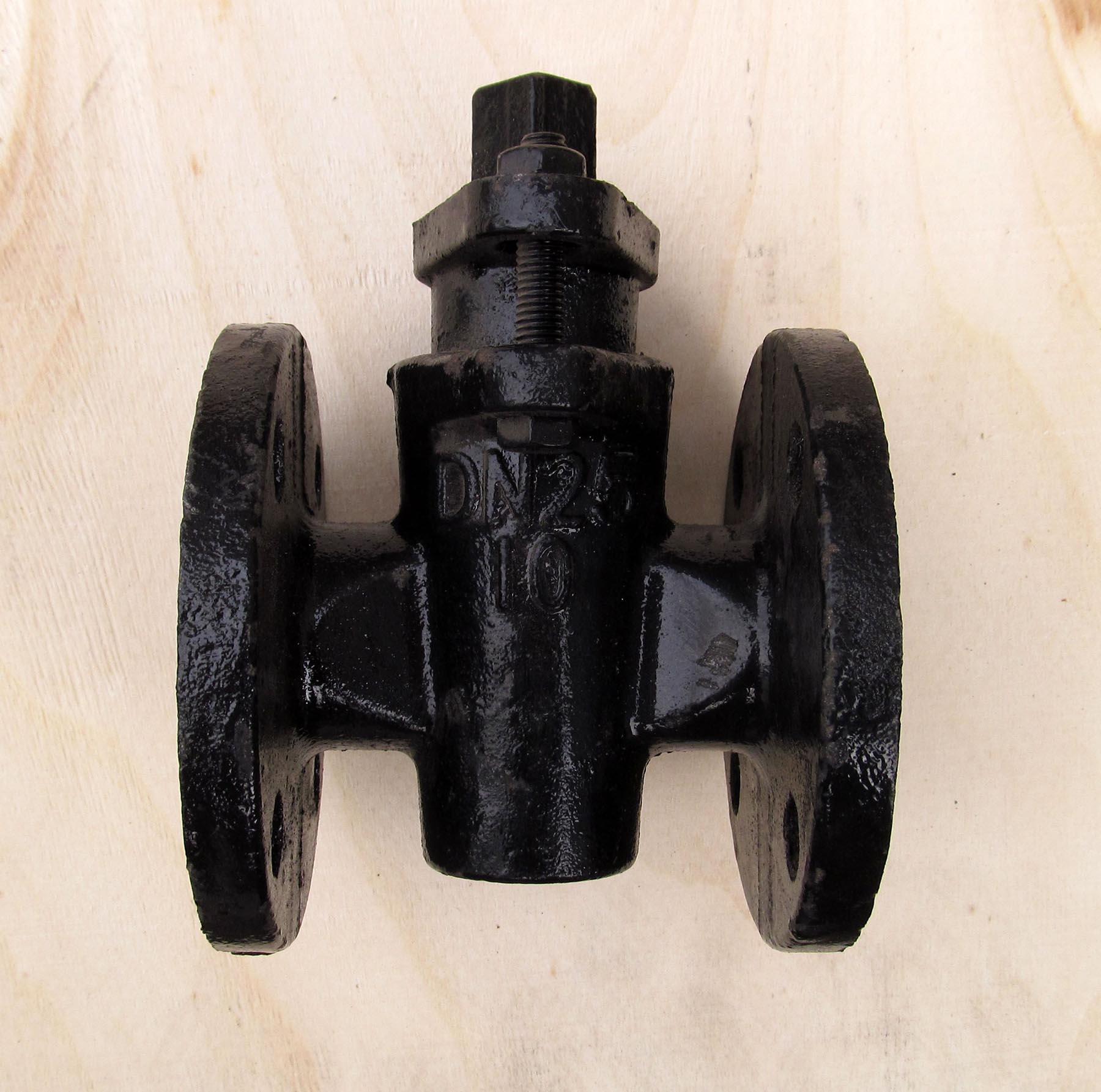

Кран 11ч8бк пробковый чугунный фланцевый Ру 10

Пробковые фланцевые чугунные краны 11ч8бк на Ру 1,0 МПа (10 кгс/см²) используются в качестве запорного устройства для перекрытия потока рабочей среды в трубопроводах. Они применяются в системах тепло- и водоснабжения, а также в промышленности, коммунальном хозяйстве, нефтепроводах и маслопроводах. Основные рабочие среды для данных кранов включают воду, нефть и масла (до +100°С).

Конструкция и принцип работы

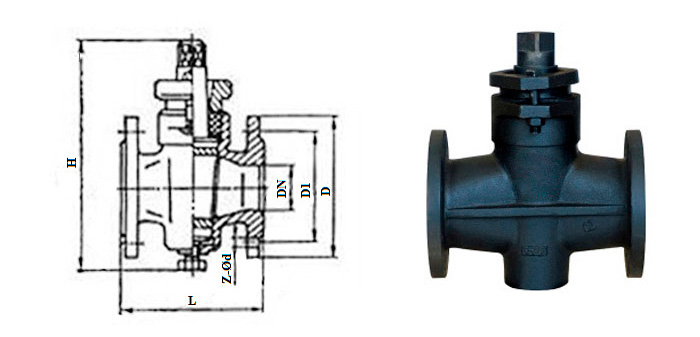

Кран 11ч8бк относится к категории конусных пробковых кранов. Его конструкция включает следующие элементы:

• Запорный орган выполнен в виде усеченного конуса с трапециевидным отверстием внутри.
• В открытом положении отверстия патрубков совпадают с отверстием пробки, обеспечивая свободный проход рабочей среды.
• Уплотнительные поверхности состоят из конических поверхностей наружной плоскости пробки и внутренней поверхности корпуса.
• Между корпусом и пробкой наносится специальная смазка для герметичности, предотвращения коррозии и облегчения поворота пробки.

Принцип работы основан на повороте пробки вокруг своей оси. В закрытом положении ось проходного отверстия перпендикулярна оси трубопровода, что полностью перекрывает поток.

Материалы изготовления

Основные материалы крана:

• Корпус: чугун.
• Пробка: чугун.
• Уплотнение шпинделя: пропитанный асбест.

Чугун как материал обеспечивает высокую прочность конструкции при сравнительно низкой стоимости.

Преимущества крана 11ч8бк

1. Простота конструкции и надежность в эксплуатации.
2. Низкая стоимость благодаря использованию чугуна как основного материала.
3. Малые габариты и низкое гидравлическое сопротивление.
4. Возможность установки в любом положении относительно трубопровода.

Стоит учитывать необходимость приложения значительных усилий при ручном управлении из-за больших крутящих моментов.

Применение

1. Коммунальное хозяйство (водоснабжение).
2. Промышленное оборудование (теплоносители).
3. Нефтепроводы и маслопроводы.

Кран 11ч8бк представляет собой надежное решение для перекрытия потока рабочей среды в различных системах трубопроводов благодаря своей прочной конструкции, доступной цене и простоте обслуживания.
