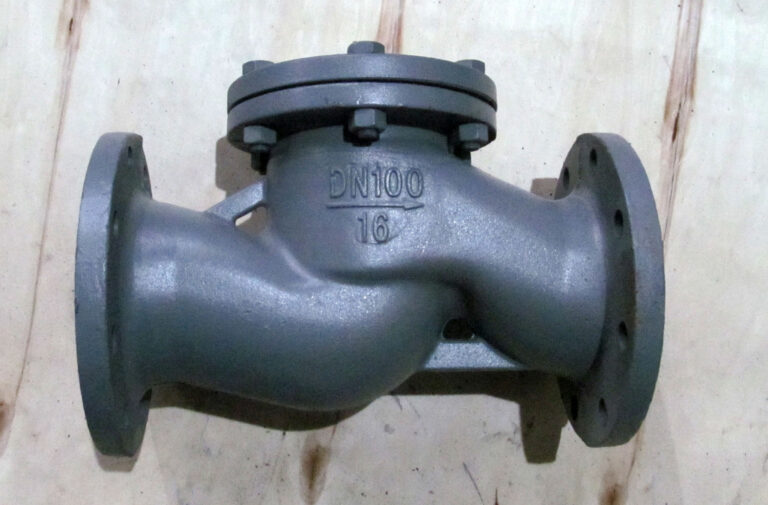

Клапан обратный 16ч6нж чугунный подъемный фланцевый Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 25 | 737,00 | 0 | 0 | 3,0 |
| Ду 32 | 798,00 | 0 | 0 | 3,8 |
| Ду 40 | 968,00 | 5 | 0 | 4,9 |
| Ду 50 | 1452,00 | 16 | 0 | 6,3 |
| Ду 65 | 2200,00 | 0 | 0 | 14,5 |
| Ду 80 | 3223,00 | 27 | 0 | 16,0 |
| Ду 100 | 4103,00 | 12 | 0 | 22,0 |
| Ду 150 | 8591,00 | 12 | 0 | 50,0 |
Клапаны обратные подъемные 16ч6нж чугунные фланцевые на Ру 1,6 МПа (16 кгс/см2) предназначены для защиты трубопровода от обратного потока, что может создать в некоторых случаях аварийные условия. Клапаны предназначены для работы с такими средами как вода, пар, нефтепродукты и другими неагрессивными жидкостями при температуре до 225°С. К трубопроводу присоединяются при помощи фланцев.
Принцип работы
Клапаны 16ч6нж работают автоматически под действием давления рабочей среды. В статичном состоянии золотник опускается на седло под собственным весом, что закрывает клапан для обратного потока. При движении рабочей среды в одном направлении золотник поднимается, позволяя рабочей среде проходить через клапан.
Применение
Клапаны 16ч6нж широко используются в системах водоснабжения и отопления для защиты трубопроводов от возможных аварийных ситуаций, связанных с обратным потоком рабочей среды.

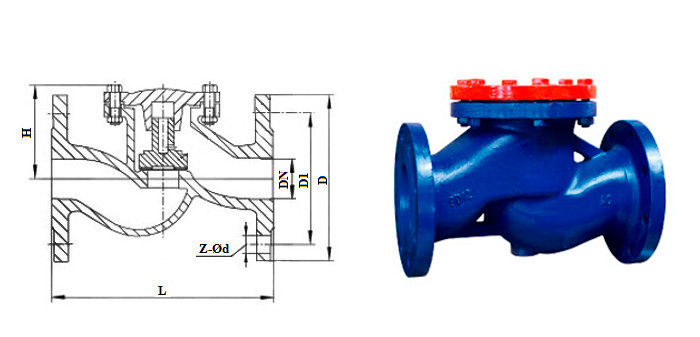

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 25 | 160 | 115 | 85 | 70 | 4-14 |
| 32 | 180 | 135 | 100 | 86 | 4-18 |
| 40 | 200 | 145 | 110 | 96 | 4-18 |
| 50 | 230 | 160 | 125 | 111 | 4-18 |
| 65 | 290 | 180 | 145 | 122 | 4-18 |
| 80 | 310 | 195 | 160 | 145 | 8-18 |
| 100 | 350 | 215 | 180 | 168 | 8-18 |
| 150 | 480 | 280 | 240 | 222 | 8-23 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар |
| Максимальная температура рабочей среды, °С | 225 |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Уплотнительное кольцо | Нержавеющая сталь (латунь) |
| Диск | Серый чугун |
| Корпус | Серый чугун |
| Крышка | Серый чугун |
