Затвор поворотный межфланцевый в комплекте с ручным редуктором Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 3328,00 | 10 | 0 | 6,5 |
| Ду 65 | 3438,00 | 10 | 0 | 7,0 |
| Ду 80 | 3570,00 | 0 | 0 | 8,0 |
| Ду 100 | 4059,00 | 2 | 0 | 9,0 |
| Ду 125 | 5126,00 | 10 | 0 | 12,0 |
| Ду 150 | 6589,00 | 0 | 0 | 17,0 |
| Ду 200 | 8492,00 | 0 | 0 | 22,0 |
| Ду 250 | 11567,00 | 0 | 0 | 33,0 |
| Ду 300 | 14641,00 | 8 | 0 | 56,0 |
| Ду 400 | 32208,00 | 2 | 0 | 75,0 |
| Ду 500 | 49781,00 | 2 | 0 | 130,0 |
| Ду 600 | 79860,00 | 1 | 0 | 190,0 |

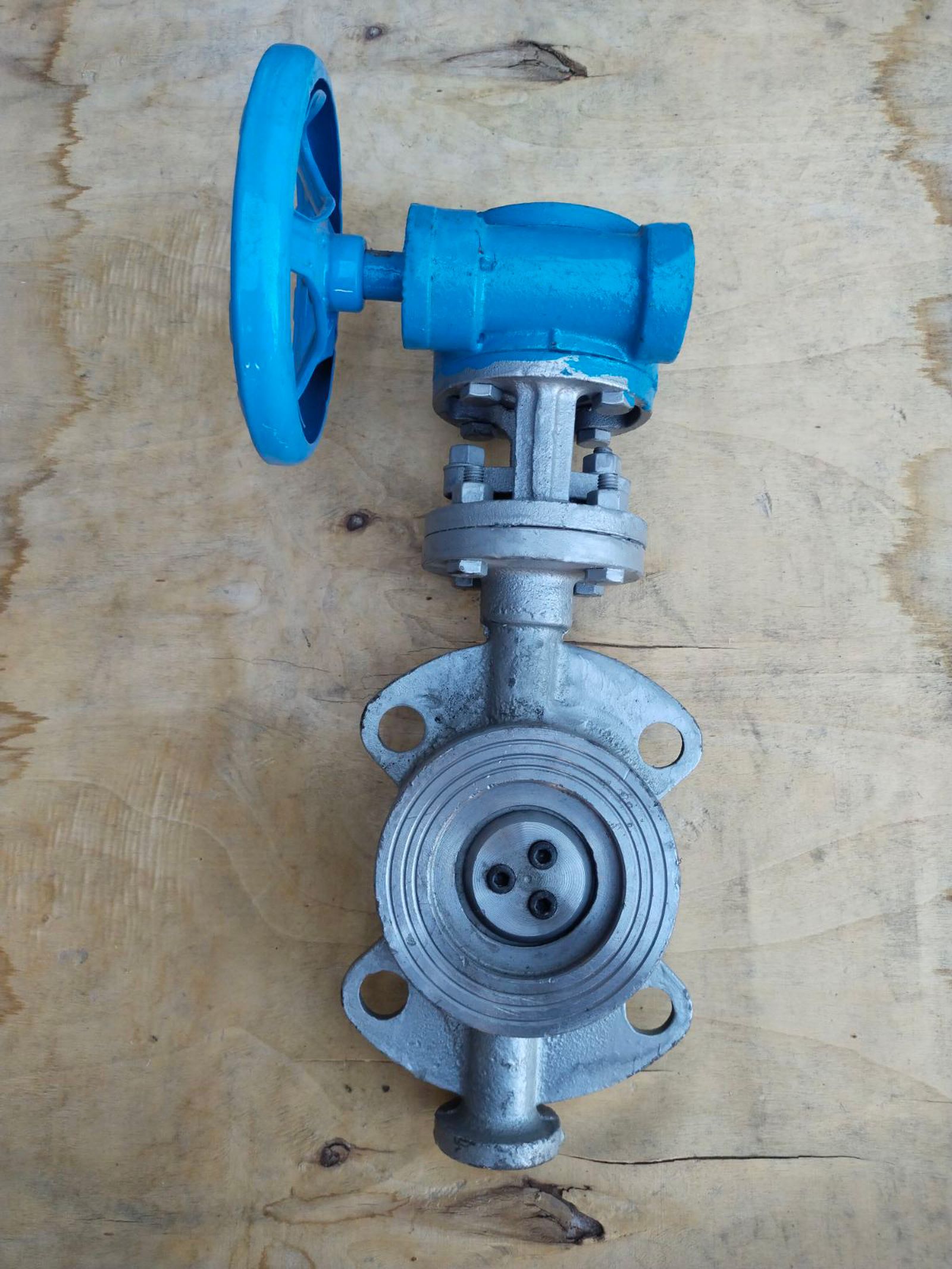

Затворы стальные поворотные межфланцевые с тройным эксцентриком и нержавеющим уплотнением на Ру 1,6 МПа в комплекте с ручным редуктором. Ручной редуктор позволяет производить открытие и закрытие затвора без применения особых усилий.
Основными достоинствами затворов являются простота конструкции и управления, относительно небольшая масса и малая строительная длина.

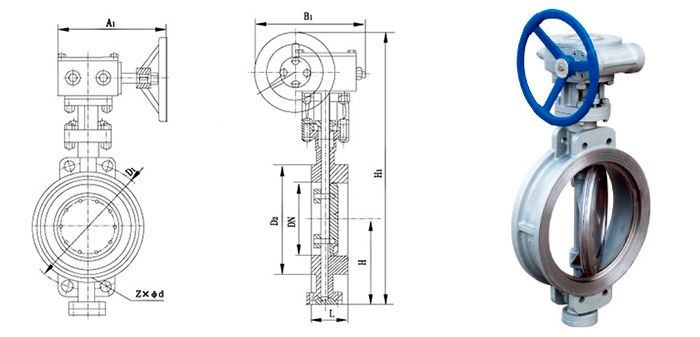

| DN | L | D1 | D2 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 43 | 125 | 102 | 170 | 4-18 |
| 65 | 46 | 135 | 102 | 180 | 4-18 |
| 80 | 49 | 160 | 103 | 230 | 4-18 |
| 100 | 64 | 180 | 158 | 295 | 4-18 |
| 125 | 70 | 210 | 184 | 320 | 4-18 |
| 150 | 70 | 240 | 212 | 405 | 4-22 |
| 200 | 71 | 295 | 268 | 410 | 4-22 |
| 250 | 76 | 355 | 320 | 450 | 4-26 |
| 300 | 83 | 410 | 370 | 606 | 4-26 |
| 400 | 102 | 525 | 482 | 753 | 4-30 |
| 500 | 127 | 650 | 585 | 902 | 4-33 |
| 600 | 154 | 770 | 685 | 1048 | 4-39 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | межфланцевый |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Корпус, диск | Сталь 25л |
| Шток | Сталь 20Х13 |
| Уплотнение | Нержавеющая сталь |
