Затвор поворотный фланцевый в комплекте с ручным редуктором Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 3465,00 | 11 | 0 | 8,0 |
| Ду 65 | 3861,00 | 9 | 0 | 9,0 |
| Ду 80 | 4395,00 | 19 | 0 | 10,0 |
| Ду 100 | 5720,00 | 20 | 0 | 13,0 |
| Ду 125 | 7189,00 | 6 | 0 | 16,0 |
| Ду 150 | 9185,00 | 10 | 0 | 25,0 |
| Ду 200 | 13046,00 | 16 | 0 | 35,0 |
| Ду 250 | 18502,00 | 19 | 0 | 50,0 |
| Ду 300 | 21962,00 | 7 | 0 | 70,0 |
| Ду 350 | 35937,00 | 0 | 0 | 100,0 |
| Ду 400 | 41261,00 | 3 | 0 | 110,0 |
| Ду 500 | 58564,00 | 0 | 0 | 175,0 |
| Ду 600 | 102487,00 | 0 | 0 | 275,0 |

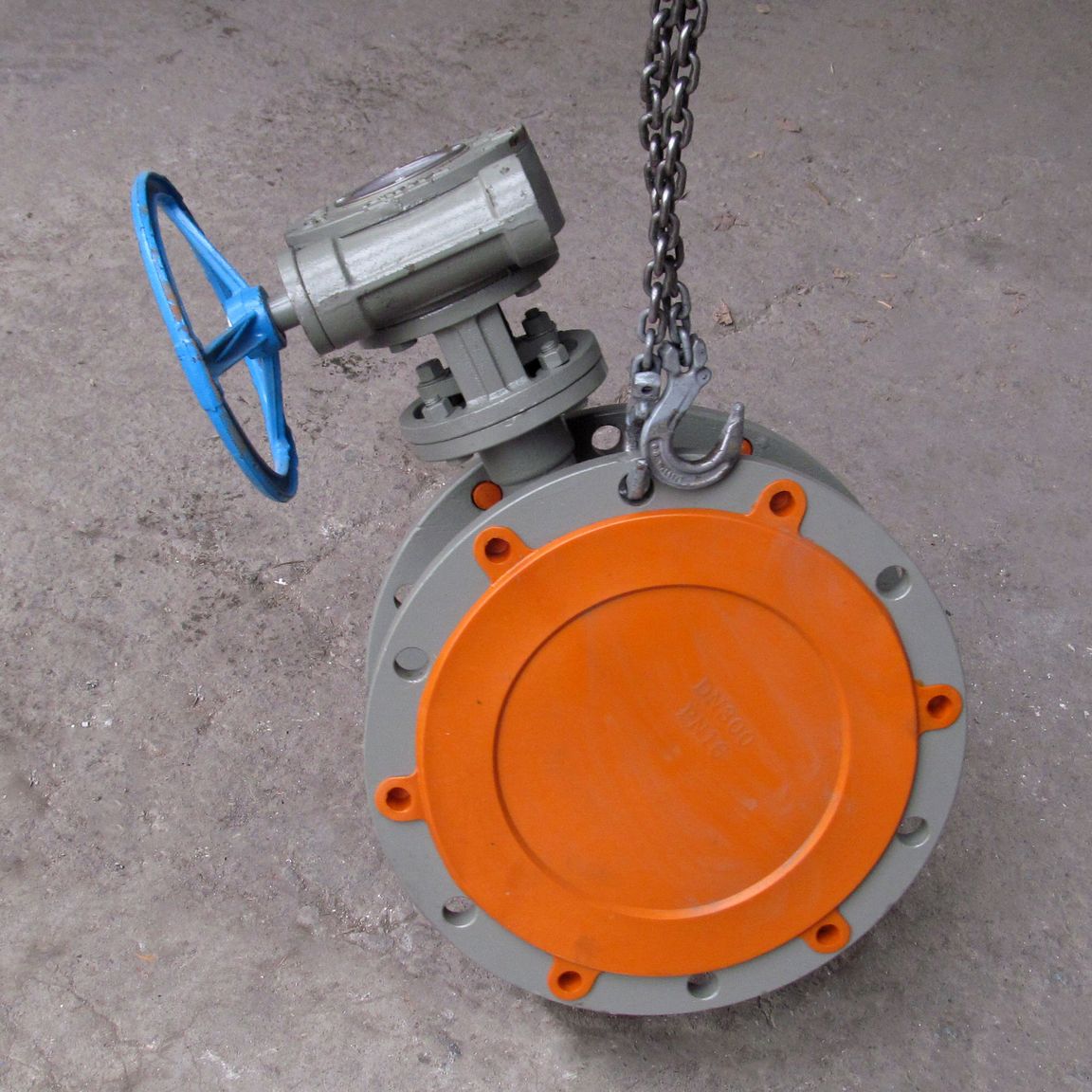

Затворы стальные поворотные фланцевые с тройным эксцентриком и нержавеющим уплотнением на Ру 1,6 МПа в комплекте с ручным редуктором. Ручной редуктор позволяет производить открытие и закрытие затвора без применения особых усилий. Основными достоинствами затворов являются простота конструкции и управления, относительно небольшая масса и малая строительная длина.

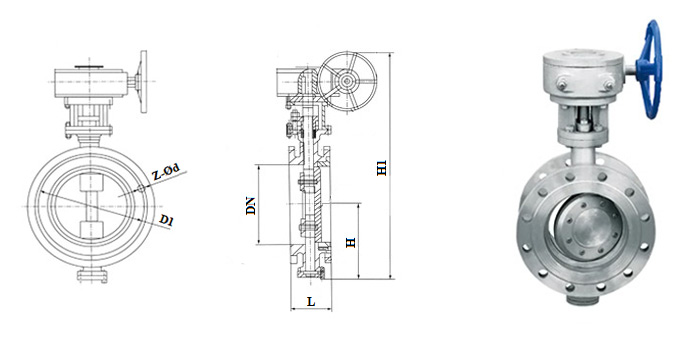

| DN | L | D1 | H | H1 | Z-Ød |
|---|---|---|---|---|---|
| 50 | 108 | 125 | 112 | 350 | 4-19 |
| 65 | 112 | 145 | 115 | 370 | 4-19 |
| 80 | 114 | 160 | 120 | 380 | 8-19 |
| 100 | 127 | 180 | 138 | 420 | 8-19 |
| 125 | 140 | 210 | 164 | 460 | 8-19 |
| 150 | 140 | 240 | 175 | 555 | 8-23 |
| 200 | 152 | 295 | 208 | 605 | 12-23 |
| 250 | 165 | 355 | 243 | 680 | 12-28 |
| 300 | 178 | 410 | 283 | 800 | 12-28 |
| 350 | 190 | 470 | 310 | 835 | 16-28 |
| 400 | 216 | 525 | 340 | 915 | 16-31 |
| 500 | 229 | 650 | 410 | 1020 | 20-34 |
| 600 | 267 | 770 | 470 | 1225 | 20-37 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.8 |
| Наименование | Материал |
|---|---|
| Корпус, диск | Сталь 25л |
| Шток | Сталь 20Х13 |
| Уплотнение | Нержавеющая сталь |
