Задвижка 30с541нж/30с941нж фланцевая под редуктор/электропривод Ру 16
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 50 | 6111,00 | 1 | 0 | 14,0 |
| Ду 65 | 7200,00 | 0 | 0 | 62,0 |
| Ду 80 | 7722,00 | 3 | 0 | 23,0 |
| Ду 100 | 8652,00 | 18 | 0 | 32,0 |
| Ду 125 | 12300,00 | 0 | 0 | 152,0 |
| Ду 150 | 13189,00 | 5 | 0 | 63,0 |
| Ду 200 | 21032,00 | 1 | 0 | 105,0 |
| Ду 250 | 33143,00 | 3 | 0 | 150,0 |
| Ду 300 | 46750,00 | 2 | 0 | 190,0 |
| Ду 350 | 66550,00 | 0 | 0 | 248,0 |
| Ду 400 | 79860,00 | 2 | 0 | 390,0 |
| Ду 500 | 145200,00 | 2 | 0 | 695,0 |
| Ду 600 | 223850,00 | 4 | 0 | 1305,0 |
| Ду 800 | 387200,00 | 0 | 0 | 1600,0 |
| Ду 1000 | 480000,00 | 0 | 0 | 1874,0 |
Стальные задвижки 30с541нж/30с941нж с выдвижным шпинделем применяются на трубопроводах для воды, пара, масла, нефти при температуре до 425°С. Уплотнение затвора задвижки — уплотнительные поверхности корпуса и клина, наплавленные нержавеющей сталью. Задвижки могут быть укомплектованы ручным редуктором или электроприводом.

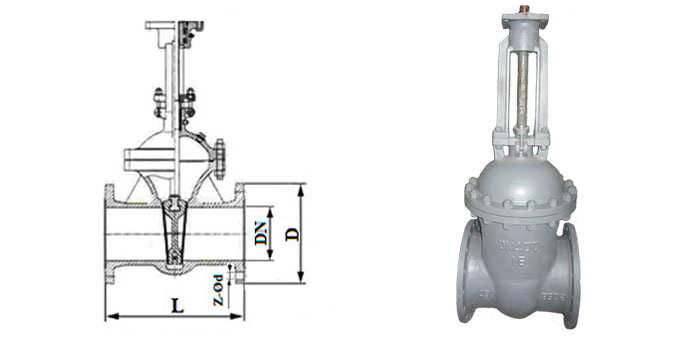

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 250 | 165 | 125 | 622 | 4-18 |
| 65 | 270 | 185 | 145 | 666 | 8-18 |
| 80 | 280 | 200 | 160 | 754 | 8-18 |
| 100 | 300 | 220 | 180 | 801 | 8-22 |
| 125 | 325 | 250 | 210 | 859 | 8-26 |
| 150 | 350 | 285 | 240 | 879 | 8-26 |
| 200 | 400 | 340 | 295 | 933 | 12-26 |
| 250 | 450 | 405 | 355 | 1596 | 12-30 |
| 300 | 500 | 460 | 410 | 1788 | 16-30 |
| 350 | 550 | 520 | 470 | 1796 | 16-34 |
| 400 | 600 | 580 | 525 | 1820 | 16-34 |
| 500 | 700 | 705 | 650 | 2573 | 20-40 |
| 600 | 800 | 840 | 770 | 2585 | 20-41 |
| 800 | 1000 | 1020 | 950 | 3460 | 24-48 |
| 1000 | 1200 | 1255 | 1170 | 3910 | 28-58 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 1,6 (16) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 2.4 |
| Испытание на герметичность затвора, МПа | 1.75 |
| Наименование | Материал |
|---|---|
| Корпус | Сталь 25л |
| Уплотнение | Нержавеющая сталь |
| Крышка | Сталь 25л |
| Шток | Нержавеющая сталь 20х13 |
| Затвор | Сталь 25л |
