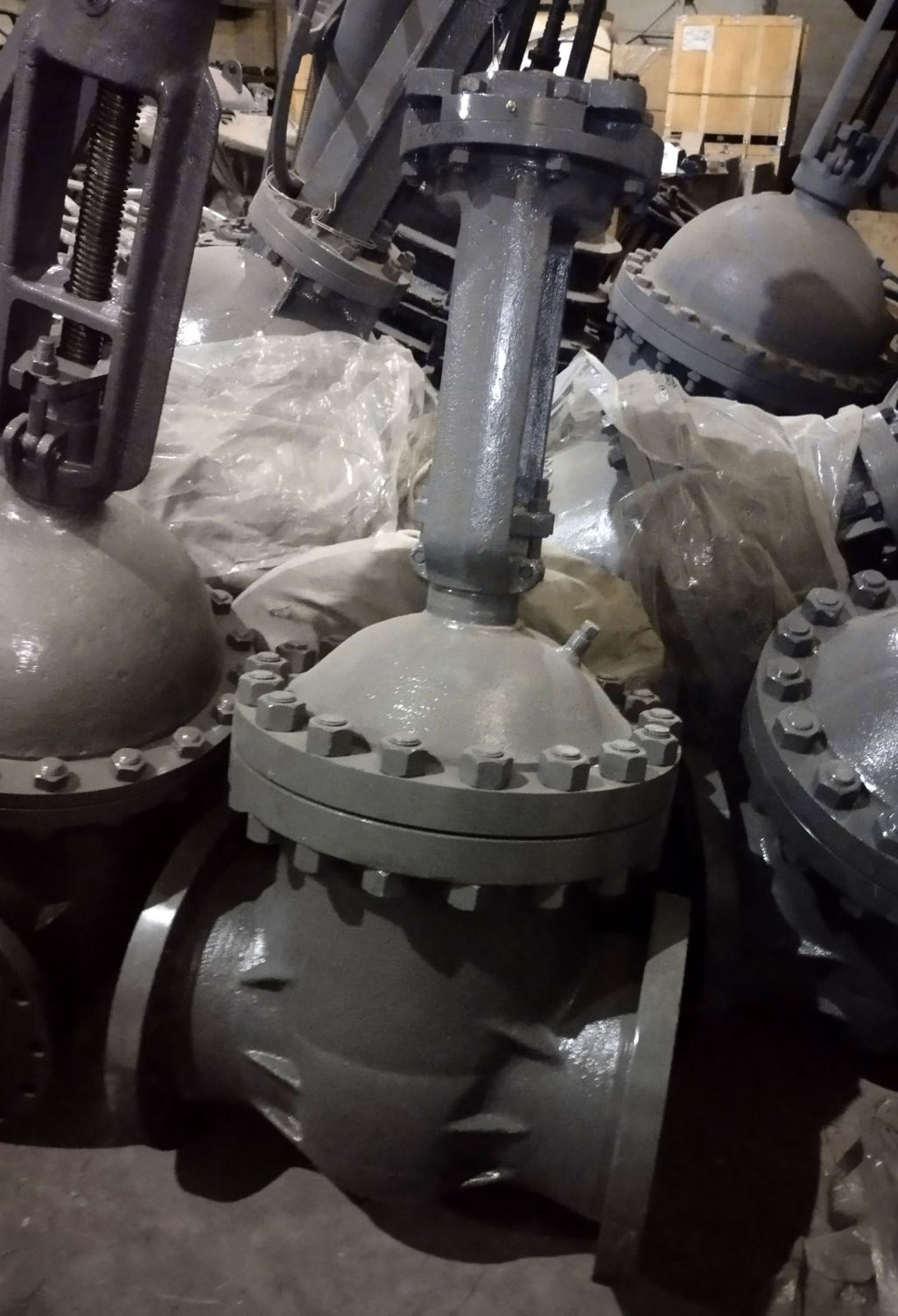

Задвижка 30с576нж, 30с976нж под редуктор или электропривод Ру 64
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг | Ручной редуктор | Электропривод общепромышленный | Электропривод взрывозащищенный |
|---|---|---|---|---|---|---|---|
| Ду 50 | 11000,00 | 3 | 0 | 34,7 | - | Н-А2-11 | В-А2-11 |
| Ду 80 | 16000,00 | 0 | 0 | 58,5 | - | Н-А2-11 | В-А2-11 |
| Ду 100 | 23000,00 | 0 | 0 | 82,8 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 150 | 39000,00 | 0 | 0 | 180,4 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 200 | 62000,00 | 1 | 0 | 205,0 | тип В | Н-В-06 | В-В-06 |
| Ду 250 | 90000,00 | 0 | 0 | 380,0 | тип В | Н-В-06 | В-В-06 |
| Ду 300 | 130000,00 | 4 | 0 | 550,0 | тип Г | Н-Г-03 | В-Г-03 |
Стальные фланцевые задвижки 30с576нж, 30с976нж Ру 6,4 МПа (64 кгс/см2) с выдвижным шпинделем применяются в качестве запорного устройства на трубопроводах, предназначенных для транспортировки различных сред, таких как холодная и горячая вода, пар, нефть, жидкие и газообразные нефтепродукты, а также природный газ.
Применение задвижек 30с576нж, 30с976нж
- Системы водоснабжения (как холодного, так и горячего);
- Трубопроводные системы пароснабжения;
- Технологические линии для транспортировки нефти и нефтепродуктов, где материалы задвижек устойчивы к воздействию рабочей среды;
- Промышленные объекты, использующие рабочие среды, неагрессивные по отношению к материалам задвижки.
Преимущества использования
- Высокая степень герметичности и надежности;
- Широкий температурный диапазон эксплуатации (от –40°С до +425°С);
- Возможность использования как в ручных, так и в автоматизированных системах управления.

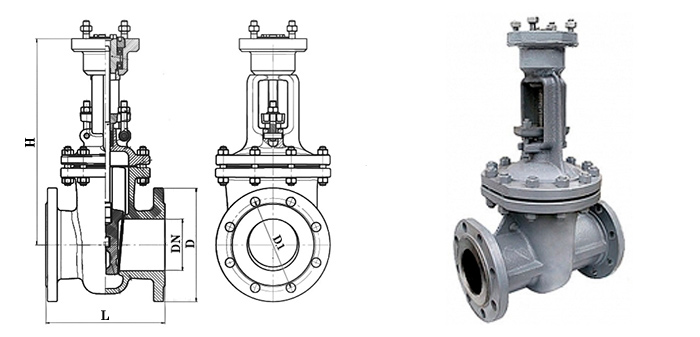

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 250 | 180 | 135 | 402 | 4-22 |
| 80 | 310 | 215 | 170 | 466 | 8-22 |
| 100 | 350 | 250 | 200 | 566 | 8-26 |
| 150 | 450 | 345 | 280 | 684 | 8-33 |
| 200 | 550 | 415 | 345 | 838 | 12-36 |
| 250 | 650 | 470 | 400 | 1010 | 12-36 |
| 300 | 750 | 530 | 460 | 1160 | 16-36 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 6,4 (64) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 9.75 |
| Испытание на герметичность затвора, МПа | 7.15 |
| Наименование | Материал |
|---|---|
| Затвор | Сталь 25л |
| Корпус | Сталь 25л |
| Уплотнение | Сталь 08Х18Н10 |
| Крышка | Сталь 25л |
| Шток | Cталь 20Х13(Сталь 25л ) |
| Втулка шпинделя | Латунь (чугун) |
