Задвижка 30с527нж, 30с927нж под редуктор или электропривод Ру 25
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг | Ручной редуктор | Электропривод общепромышленный | Электропривод взрывозащищенный |
|---|---|---|---|---|---|---|---|
| Ду 400 | 93170,00 | 0 | 0 | 500,0 | тип В | Н-В-06 | В-В-06 |
| Ду 500 | 159720,00 | 0 | 0 | 900,0 | тип Г | Н-Г-03 | В-Г-03 |
| Ду 600 | 254100,00 | 0 | 0 | 1400,0 | тип Г | Н-Г-06 | В-Г-06 |
| Ду 800 | 423500,00 | 0 | 0 | 2400,0 | - | Н-Д-03 | В-Д-03 |
Задвижки 30с527нж, 30с927нж Ру 2,5 МПа (25 кг/см2) представляют собой клиновые задвижки с невыдвижным шпинделем, предназначенные для использования в качестве запорных устройств в трубопроводах, которые транспортируют различные среды, такие как вода, пар и нефтепродукты.
Конструкция
Задвижки изготавливаются из высокопрочной углеродистой стали и имеют полнопроходное сечение. Это означает, что диаметр отверстий в присоединительных частях не сужается, что минимизирует потери давления.
Управление
Задвижки могут быть оснащены механическим редуктором или электроприводом для управления открытием и закрытием. Это обеспечивает удобство эксплуатации и возможность автоматизации процессов.
Монтаж
Установочное положение задвижки с электроприводом допускается любое, кроме положения “электропривод вниз”. Монтаж производится с использованием фланцевого соединения.

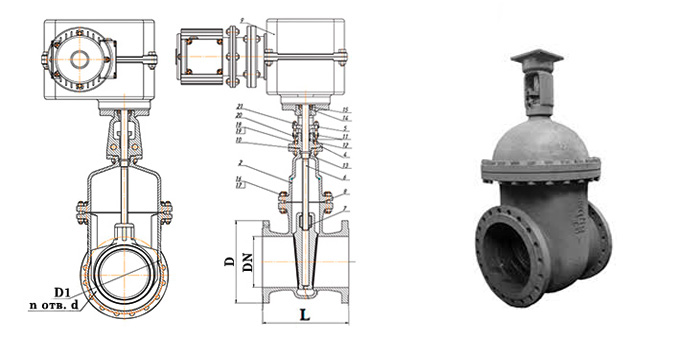

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 400 | 600 | 610 | 550 | 1300 | 16-33 |
| 500 | 700 | 730 | 660 | 1365 | 20-39 |
| 600 | 800 | 840 | 770 | 1512 | 20-39 |
| 800 | 1000 | 1075 | 990 | 2072 | 24-45 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты, газ |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 3.8 |
| Испытание на герметичность затвора, МПа | 2.8 |
| Наименование | Материал |
|---|---|
| Втулка шпинделя | Латунь (чугун) |
| Затвор | Сталь 20л |
| Корпус | Сталь 20л |
| Уплотнение | Сталь 20Х13(SS420) |
| Крышка | Сталь 20л |
| Шток | Сталь 20Х13(SS420) |
