Задвижка 30с515нж, 30с915нж фланцевая под редуктор или электропривод Ру 40
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг | Ручной редуктор | Электропривод общепромышленный | Электропривод взрывозащищенный |
|---|---|---|---|---|---|---|---|
| Ду 50 | 8894,00 | 0 | 0 | 28,4 | - | Н-А2-11 | В-А2-11 |
| Ду 80 | 11193,00 | 0 | 0 | 41,2 | - | Н-А2-11 | В-А2-11 |
| Ду 100 | 16880,00 | 0 | 0 | 52,0 | - | Н-А2-11 | В-А2-11 |
| Ду 150 | 26087,00 | 1 | 0 | 92,0 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 200 | 46585,00 | 0 | 0 | 170,0 | тип Б | Н-Б1-06 | В-Б1-06 |
| Ду 250 | 61468,00 | 0 | 0 | 260,0 | тип В | Н-В-06 | В-В-06 |
| Ду 300 | 84942,00 | 2 | 0 | 390,0 | тип В | Н-В-06 | В-В-06 |
Стальные фланцевые задвижки 30с515нж, 30с915нж Ру 4,0 МПа (40 кгс/см2) с выдвижным шпинделем используются в качестве запорных устройств в трубопроводах, по которым транспортируются холодная и горячая вода, пар, нефть, а также жидкие и газообразные нефтепродукты, неагрессивные к материалам задвижек. Благодаря материалам, устойчивым к высоким температурам и давлению, данные задвижки способны работать в сложных эксплуатационных условиях как на промышленных, так и на коммунальных объектах.
Применение задвижек 30с515нж, 30с915нж
- Транспортировка холодной и горячей воды: Эти задвижки используются для управления потоками воды в системах водоснабжения и отопления.
- Перекачка жидких и газообразных сред: Они подходят для работы с нефтью, жидкими и газообразными нефтепродуктами, которые не агрессивны к материалам задвижки.
- Работа в условиях высоких температур: Задвижки могут функционировать при температурах от -40 до +425 ºС, что делает их универсальными для различных промышленных процессов.
Преимущества использования
- Высокая герметичность благодаря соответствию классу «А».
- Возможность выбора типа управления (ручной редуктор или электропривод) в зависимости от требований системы.
- Долговечность благодаря использованию качественных материалов.

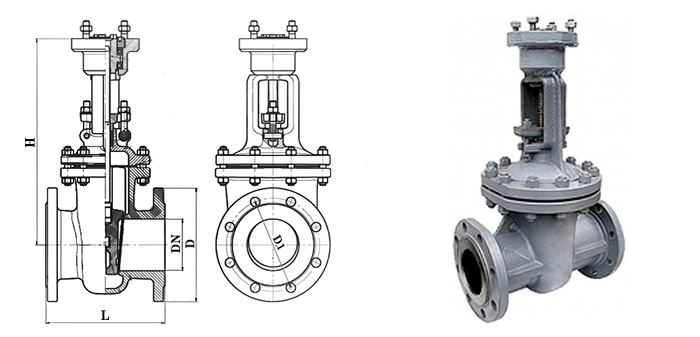

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 50 | 250 | 165 | 125 | 402 | 4-18 |
| 80 | 310 | 200 | 160 | 466 | 8-18 |
| 100 | 350 | 235 | 190 | 566 | 8-23 |
| 150 | 450 | 300 | 250 | 672 | 8-26 |
| 200 | 550 | 375 | 320 | 823 | 12-30 |
| 250 | 650 | 450 | 385 | 986 | 12-33 |
| 300 | 750 | 515 | 450 | 1570 | 16-33 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 4,0 (40) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар, нефтепродукты, газ, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 425 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 3.8 |
| Испытание на герметичность затвора, МПа | 2.8 |
| Наименование | Материал |
|---|---|
| Затвор | Сталь 25л |
| Корпус | Сталь 25л |
| Уплотнение | Сталь 08Х18Н10 |
| Крышка | Сталь 25л |
| Шток | Cталь 20Х13 (Сталь 25л ) |
| Втулка шпинделя | Латунь (чугун) |
