Штампосварная задвижка 30с507нж, 30с907нж под редуктор или электропривод Ру 25
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг | Ручной редуктор | Электропривод общепромышленный | Электропривод взрывозащищенный |
|---|---|---|---|---|---|---|---|
| Ду 400 | 79860,00 | 0 | 0 | 618,0 | Тип В | Н-В-06 | В-В-06 |
| Ду 500 | 145200,00 | 0 | 0 | 1431,0 | Тип Г | Н-Г-03 | В-Г-03 |
| Ду 600 | 242000,00 | 0 | 0 | 1637,0 | Тип Г | Н-Г-06 | В-Г-06 |
Задвижки 30с507нж, 30с907нж Ру 2,5 МПа (25 кгс/см2) под приварку представляют собой задвижки с выдвижным шпинделем, предназначенные для использования в качестве запорной арматуры на трубопроводах. Они применяются для перекрытия потока рабочих сред, таких как вода, пар, масло или нефть, при температуре до +300°C. Эти задвижки подходят для рабочих сред, которые нейтральны к материалам конструкции задвижек.
Особенности эксплуатации задвижек 30с507нж, 30с907нж
- Задвижки допускают подачу рабочей среды в двух направлениях.
- Их можно устанавливать как вертикально, так и горизонтально.
- Благодаря высокой герметичности они обеспечивают надежное функционирование системы трубопроводов.
Применение
Задвижки 30с507нж, 30с907нж широко используются в следующих областях:
- Промышленность (нефтяная, химическая).
- Системы водоснабжения и теплоснабжения.
- Трубопроводы высокого давления на предприятиях энергетики.

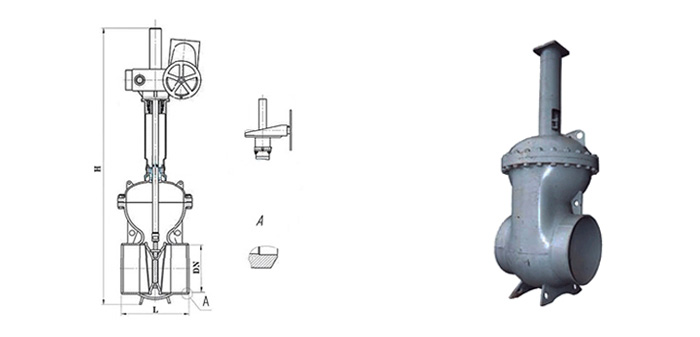

| DN | L | D1 | H | H1 |
|---|---|---|---|---|
| 400 | 600 | 550 | 2260 | 1400 |
| 500 | 700 | 660 | 2905 | 1795 |
| 600 | 800 | 770 | 2905 | 1795 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип присоединения | сварной |
| Рабочая среда | вода, пар, нефтепродукты, минеральные масла, неагрессивные жидкости |
| Максимальная температура рабочей среды, °С | 300 |
| Класс герметичности | B |
| Испытание на прочность корпуса, МПа | 3.8 |
| Испытание на герметичность затвора, МПа | 2.8 |
| Наименование | Материал |
|---|---|
| Крышка | Сталь 20 |
| Шток | Сталь 20Х13 |
| Затвор | Сталь 20 |
| Прокладка корпус-крышка | Сталь 08F + графит |
| Корпус | Сталь 20 |
| Уплотнение | Сталь 20Х13 |
