Вентиль дифрагмовый 15ч75п2 футерованный фторопластом Ру 10

(0 комментариев)

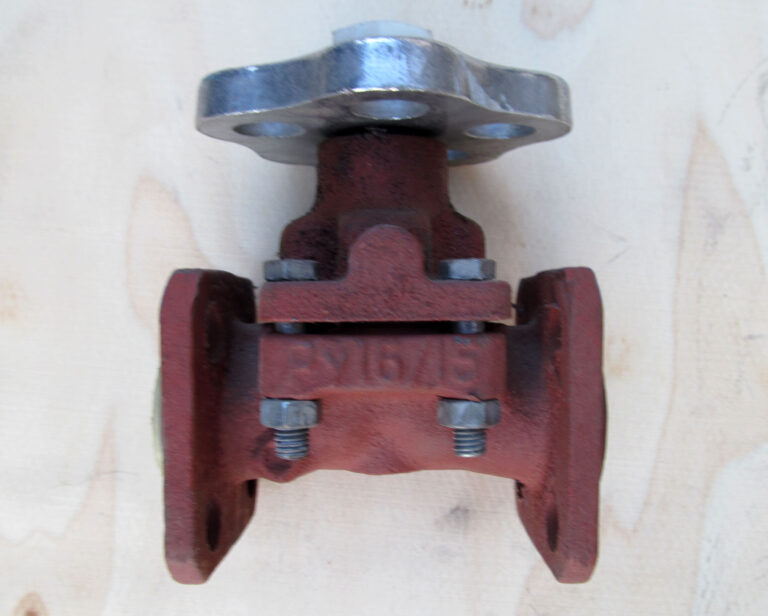

Вентиль дифрагмовый 15ч75п2 футерованный фторопластом
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 15 3069,00 33 0 3,0
Ду 25 3801,00 2 0 6,1
Ду 32 4389,00 16 0 8,0
Ду 40 5407,00 3 0 12,6
Ду 50 6732,00 0 0 14,0

Чугунные дифрагмовые вентили 15ч75п2 футерованные фторопластом используются в качестве запорного устройства на трубопроводах при транспортировке агрессивной рабочей среды.

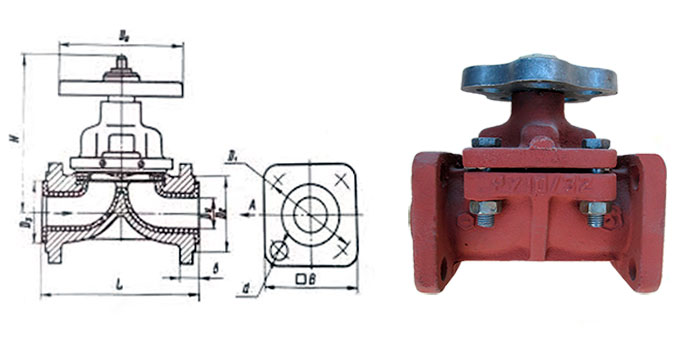

DN L D1 D2 H
15 130 65 36 105
25 150 85 58 140
32 170 100 66 145
40 190 110 76 190
50 200 125 88 190
Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 1,0 (10)
Тип присоединения фланцевый
Рабочая среда кислота, щелочь, соль, агрессивные жидкости
Максимальная температура рабочей среды, °С 120
Класс герметичности A
Испытание на прочность корпуса, МПа 1.5
Испытание на герметичность затвора, МПа 1.1
Наименование Материал
Корпус Серый чугун + Фторопласт 42
Диафрагма Фторопласт (PTFE)
Крышка Серый чугун
Шток Углеродистая сталь
