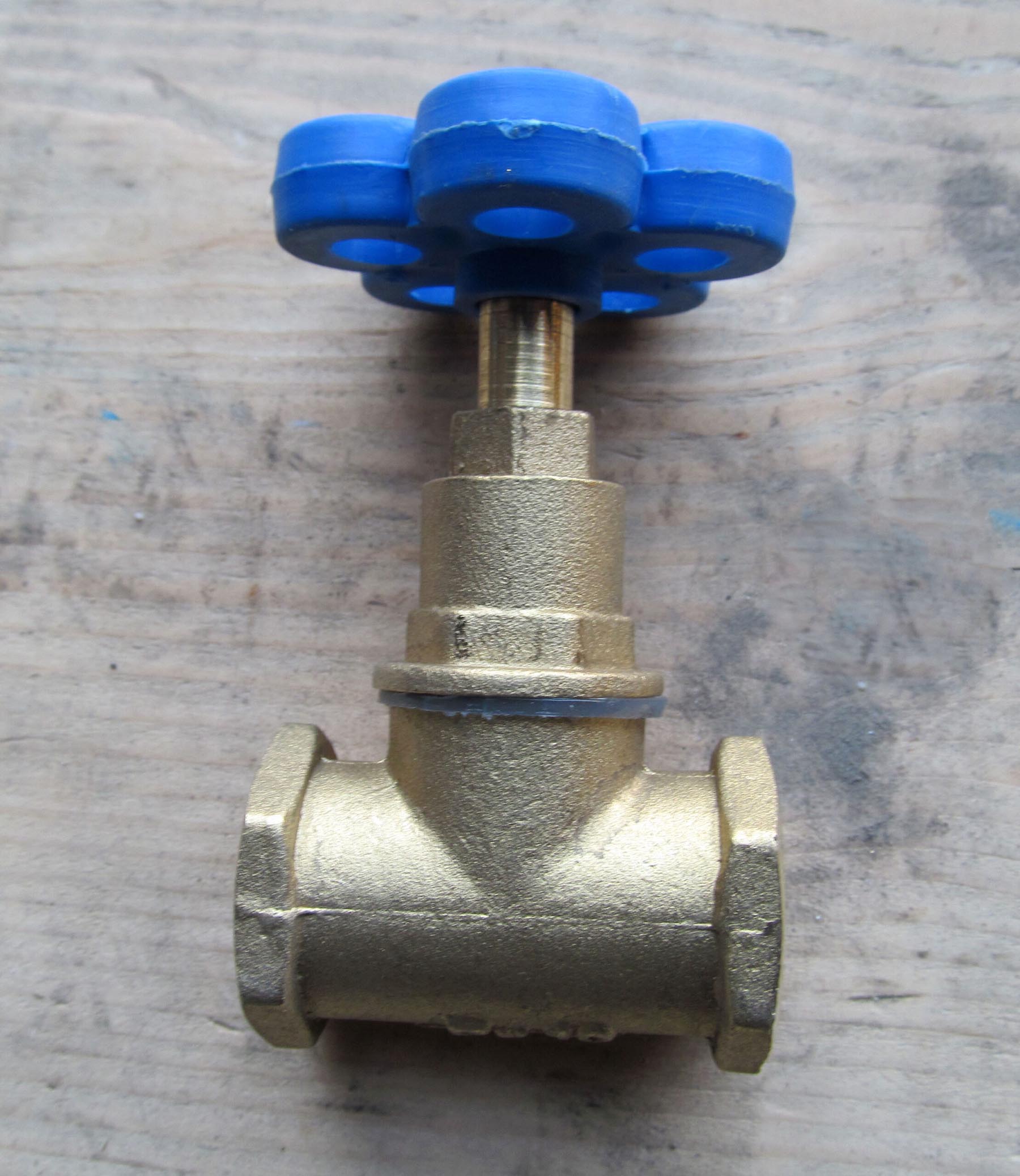

Вентиль латунный 15б3р муфтовый ВВ Ру 10

Латунные вентили 15б3р представляет собой запорную трубопроводную арматуру, предназначенную для полного перекрытия потока рабочей среды. Они используется в системах водоснабжения, как холодной, так и горячей воды, в жилых, общественных помещениях и бытовых объектах. Основная область применения вентилей - коммунальное хозяйство и строительный сектор.

Конструкция и принцип работы

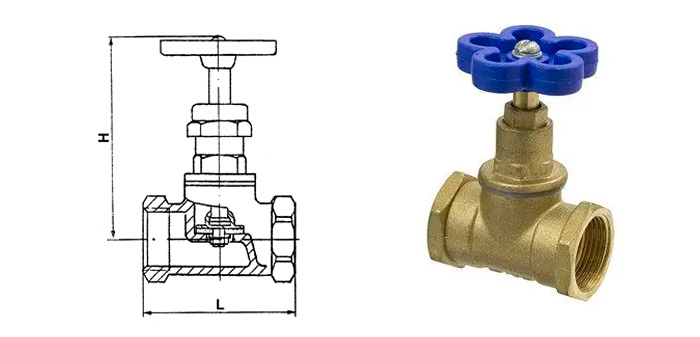

Вентиль 15б3р состоит из следующих основных частей:

• Корпус: выполнен из высококачественной латуни методом литья под давлением.
• Крышка: также изготовлена из латуни.
• Шпиндель: латунный элемент, обеспечивающий движение золотника.
• Золотник: элемент в форме диска, который перекрывает поток рабочей среды при опускании.
• Уплотнительное кольцо: выполнено из резины для обеспечения герметичности.

Принцип работы вентиля заключается в следующем: вращение маховика приводит к перемещению золотника вверх или вниз. Когда золотник опускается, он плотно прижимается к седлу вентиля, полностью перекрывая поток рабочей среды. Для герметизации относительно внешней среды используется сальниковое уплотнение с возможностью подтяжки накидной гайкой.

Особенности конструкции

1. Компактные размеры и небольшой вес делают вентиль удобным для монтажа даже в ограниченных пространствах.
2. Простота замены изношенных частей затвора благодаря разборной конструкции.
3. Высокая герметичность затвора достигается за счет использования резинового уплотнения на золотнике.

Ограничения применения

1. Вентиль не подходит для агрессивных сред или рабочих температур выше +75°C.
2. Не рекомендуется использовать его в качестве регулирующей арматуры из-за риска быстрого износа уплотнительных поверхностей корпуса и золотника.
3. При необходимости высокой пропускной способности лучше заменить вентиль шаровым краном или задвижкой, которые имеют меньшее гидравлическое сопротивление.

Монтажные рекомендации

Перед установкой вентиля 15б3р необходимо:

1. Проверить патрубки системы на наличие загрязнений (например, песка или окалины). При обнаружении загрязнений их следует удалить продувкой или протиранием.
2. Убедиться в правильности направления потока рабочей среды согласно стрелке на корпусе вентиля.
3. Проверить состояние сальникового уплотнения и при необходимости подтянуть его перед эксплуатацией.

После установки важно периодически проверять состояние уплотнений и проводить профилактическое обслуживание для продления срока службы устройства.

*ВВ — Внутренняя/Внутренняя резьба.
