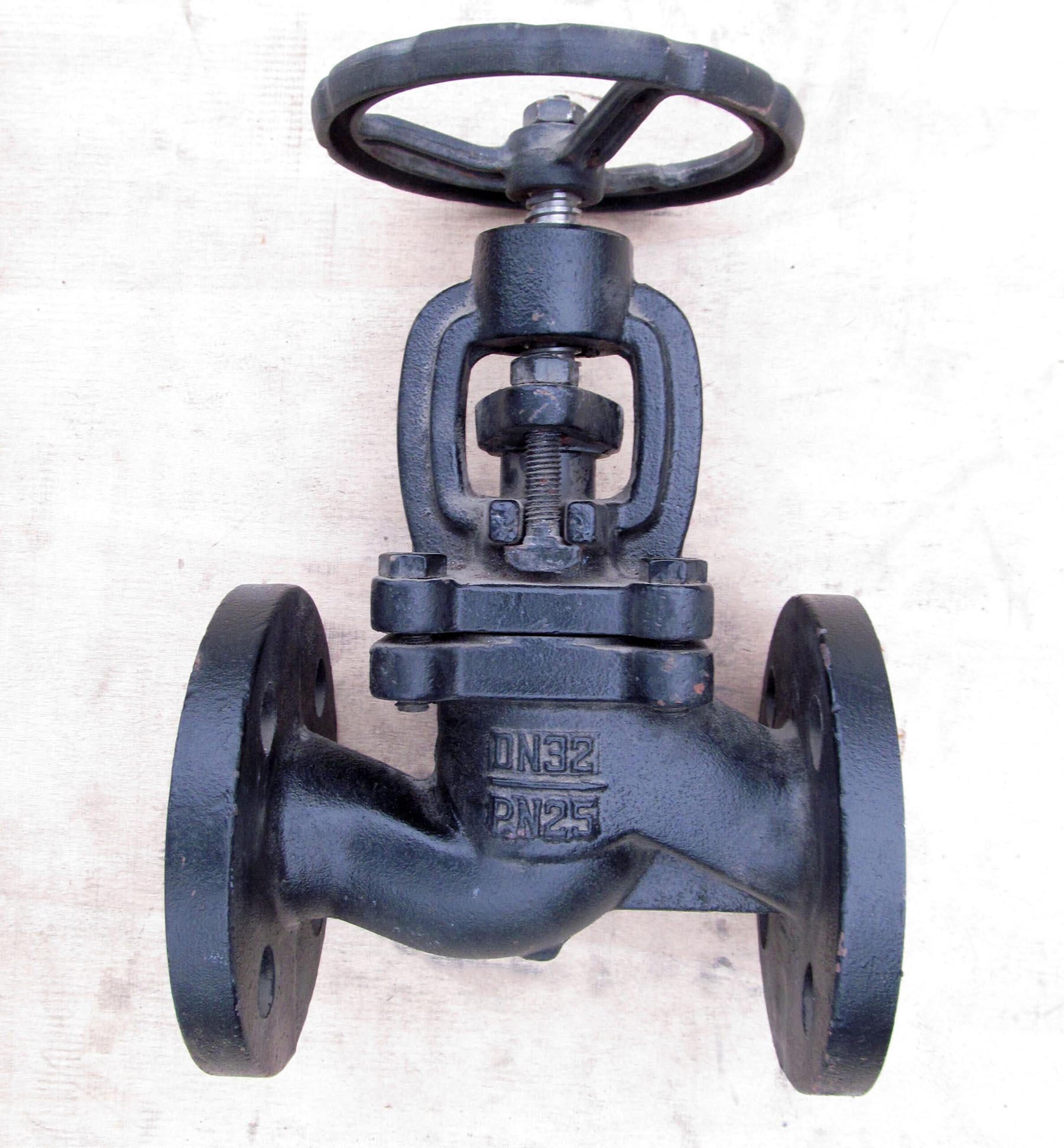

Вентиль 15кч16нж(бр) чугунный фланцевый Ру 25
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 32 | 2000,00 | 0 | 0 | 8,3 |
| Ду 40 | 2350,00 | 2 | 0 | 9,8 |
| Ду 50 | 3250,00 | 49 | 0 | 14,45 |
| Ду 65 | 4500,00 | 45 | 0 | 20,4 |
| Ду 80 | 5800,00 | 2 | 0 | 28,8 |
| Ду 100 | 6500,00 | 0 | 0 | 39,5 |
Чугунные фланцевые вентили 15кч16нж(бр) на Ру 2,5 МПа. Предназначены для трубопроводов, транспортирующих воду или пар при температуре до 300°С. Вентили могут устанавливаться в любом рабочем положении. К трубопроводу присоединяются при помощи фланцев.

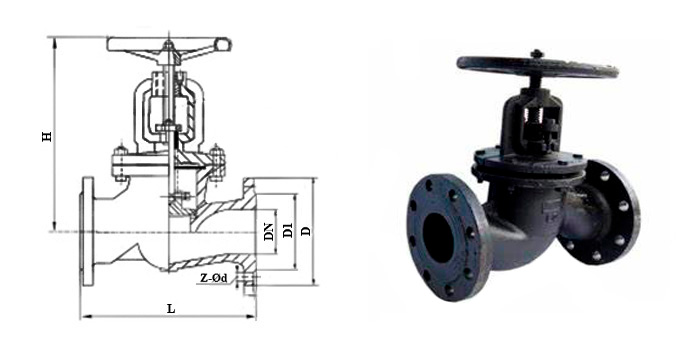

| DN | L | D | D1 | H | Z-Ød |
|---|---|---|---|---|---|
| 32 | 180 | 135 | 100 | 250 | 4-18 |
| 40 | 200 | 145 | 110 | 288 | 4-18 |
| 50 | 230 | 160 | 125 | 321 | 4-18 |
| 65 | 290 | 180 | 145 | 341 | 4-18 |
| 80 | 310 | 195 | 160 | 385 | 8-18 |
| 100 | 350 | 215 | 180 | 437 | 8-18 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 2,5 (25) |
| Тип присоединения | фланцевый |
| Рабочая среда | вода, пар |
| Максимальная температура рабочей среды, °С | 300 |
| Класс герметичности | A |
| Испытание на прочность корпуса, МПа | 3.8 |
| Испытание на герметичность затвора, МПа | 2.8 |
| Наименование | Материал |
|---|---|
| Корпус | Ковкий чугун |
| Крышка | Ковкий чугун |
| Шток | Углеродистая сталь |
| Прокладка | Cталь + графит |
| Затвор (диск) | Ковкий чугун + нержавеющая сталь (латунь) |
