Стальные эксцентрические переходы ГОСТ 17378
| Размер, мм | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| 42x5-32x4 | 85,00 | 0 | 0 | 0,14 |
| 45x3-32x3 | 73,00 | 0 | 0 | 0,15 |
| 48x3-32x3 | 73,00 | 0 | 0 | 0,2 |
| 48x5-32x4 | 120,00 | 0 | 0 | 0,3 |
| 48x5-42x4 | 120,00 | 0 | 0 | 0,16 |
| 57x3-32x3 | 88,00 | 0 | 0 | 0,2 |
| 57x5-32x4 | 129,00 | 0 | 0 | 0,3 |
| 57x5-38x4 | 142,00 | 0 | 0 | 0,3 |
| 57x3-45x3 | 88,00 | 0 | 0 | 0,2 |
| 57x5-45x4 | 142,00 | 0 | 0 | 0,4 |
| 57x3-48x3 | 88,00 | 0 | 0 | 0,2 |
| 57x5-48x4 | 142,00 | 0 | 0 | 0,4 |
| 76x3-48x3 | 142,00 | 0 | 0 | 0,4 |
| 76x5-48x5 | 189,00 | 0 | 0 | 0,7 |
| 76x3.5-57x3 | 110,00 | 0 | 0 | 0,4 |
| 76x6-57x5 | 158,00 | 0 | 0 | 0,7 |
| 89x3.5-57x3 | 142,00 | 0 | 0 | 0,6 |
| 89x6-57x4 | 189,00 | 0 | 0 | 0,9 |
| 89x5-60x5 | 126,00 | 0 | 0 | 0,9 |
| 89x4-76x4 | 142,00 | 0 | 0 | 0,7 |
| 89x6-76x5 | 189,00 | 0 | 0 | 0,9 |
| 108x4-57x3 | 236,00 | 0 | 0 | 0,9 |
| 108x6-57x4 | 299,00 | 0 | 0 | 1,2 |
| 108x4-76x3.5 | 173,00 | 0 | 0 | 0,9 |
| 108x6-76x5 | 220,00 | 0 | 0 | 1,2 |
| 108x4-89x4 | 173,00 | 0 | 0 | 0,9 |
| 108x6-89x6 | 220,00 | 0 | 0 | 1,2 |
| 114x4-57x3 | 252,00 | 0 | 0 | 1,0 |
| 114x6-57x4 | 315,00 | 0 | 0 | 1,3 |
| 114x4-76x4 | 236,00 | 0 | 0 | 1,0 |
| 114x5-76x5 | 236,00 | 0 | 0 | 1,2 |
| 114x6-76x5 | 268,00 | 0 | 0 | 1,3 |
| 114x4-89x4 | 236,00 | 0 | 0 | 1,0 |
| 114x6-89x6 | 268,00 | 0 | 0 | 1,3 |
| 133x4-57x3 | 504,00 | 0 | 0 | 1,3 |
| 133x6-57x4 | 598,00 | 0 | 0 | 1,9 |
| 133x4-76x4 | 504,00 | 0 | 0 | 1,3 |
| 133x5-76x3.5 | 504,00 | 0 | 0 | 1,5 |
| 133x6-76x5 | 598,00 | 0 | 0 | 1,9 |
| 133x8-76x5 | 662,00 | 0 | 0 | 3,0 |
| 133x4-89x4 | 346,00 | 0 | 0 | 1,3 |
| 133x6-89x5 | 504,00 | 0 | 0 | 1,9 |
| 133x4-108x4 | 346,00 | 0 | 0 | 1,3 |
| 133x5-108x4 | 346,00 | 0 | 0 | 1,5 |
| 133x6-108x6 | 472,00 | 0 | 0 | 1,9 |
| 133x8-108x6 | 583,00 | 0 | 0 | 3,0 |
| 133x4-114x4 | 346,00 | 0 | 0 | 1,3 |
| 133x5-114x4 | 346,00 | 0 | 0 | 1,5 |
| 133x6-114x6 | 472,00 | 0 | 0 | 1,9 |
| 159x4.5-57x3 | 914,00 | 0 | 0 | 2,3 |
| 159x6-57x5 | 1102,00 | 0 | 0 | 3,0 |
| 159x8-57x4 | 1354,00 | 0 | 0 | 4,0 |
| 159x6-60x6 | 630,00 | 0 | 0 | 3,0 |
| 159x4.5-76x3.5 | 598,00 | 0 | 0 | 2,3 |
| 159x6-76x6 | 724,00 | 0 | 0 | 3,0 |
| 159x4.5-89x3.5 | 504,00 | 0 | 0 | 2,3 |
| 159x6-89x6 | 662,00 | 0 | 0 | 3,0 |
| 159x8-89x6 | 788,00 | 0 | 0 | 4,0 |
| 159x4.5-108x4 | 504,00 | 0 | 0 | 2,3 |
| 159x6-108x6 | 662,00 | 0 | 0 | 3,0 |
| 159x8-108x6 | 788,00 | 0 | 0 | 4,0 |
| 159x4.5-114x4 | 504,00 | 0 | 0 | 2,3 |
| 159x6-114x6 | 662,00 | 0 | 0 | 3,0 |
| 159x8-114x6 | 788,00 | 0 | 0 | 4,0 |
| 159x4.5-133x4 | 504,00 | 0 | 0 | 2,3 |
| 159x6-133x6 | 662,00 | 0 | 0 | 3,0 |
| 159x8-133x6 | 788,00 | 0 | 0 | 4,0 |
| 168x6-108x6 | 788,00 | 0 | 0 | 3,1 |
| 168x8-108x6 | 898,00 | 0 | 0 | 4,5 |
| 168x6-114x6 | 788,00 | 0 | 0 | 3,1 |
| 168x8-114x6 | 898,00 | 0 | 0 | 4,5 |
| 168x6-133x6 | 788,00 | 0 | 0 | 3,1 |
| 168x8-133x8 | 898,00 | 0 | 0 | 4,5 |
| 219x6-57x3 | 1890,00 | 0 | 0 | 4,4 |
| 219x6-76x3.5 | 1732,00 | 0 | 0 | 4,4 |
| 219x6-89x3.5 | 1575,00 | 0 | 0 | 4,4 |
| 219x6-108x4 | 1260,00 | 0 | 0 | 4,4 |
| 219x8-108x6 | 1465,00 | 0 | 0 | 5,8 |
| 219x10-108x6 | 1701,00 | 0 | 0 | 7,2 |
| 219x6-114x4 | 1260,00 | 0 | 0 | 4,4 |
| 219x8-114x6 | 1465,00 | 0 | 0 | 5,8 |
| 219x10-114x6 | 1701,00 | 0 | 0 | 7,2 |
| 219x6-133x4 | 945,00 | 0 | 0 | 4,4 |
| 219x8-133x6 | 1197,00 | 0 | 0 | 5,8 |
| 219x10-133x8 | 1418,00 | 0 | 0 | 7,2 |
| 219x6-159x4.5 | 914,00 | 0 | 0 | 4,4 |
| 219x8-159x6 | 1166,00 | 0 | 0 | 5,8 |
| 219x10-159x8 | 1386,00 | 0 | 0 | 7,2 |
| 219x6-168x5 | 914,00 | 0 | 0 | 4,4 |
| 219x8-168x6 | 1166,00 | 0 | 0 | 5,8 |
| 219x10-168x8 | 1386,00 | 0 | 0 | 7,2 |
| 273x6-108x4 | 1670,00 | 0 | 0 | 5,9 |
| 273x7-108x4 | 1670,00 | 0 | 0 | 6,0 |
| 273x8-108x6 | 2079,00 | 0 | 0 | 6,8 |
| 273x10-108x6 | 2394,00 | 0 | 0 | 11,0 |
| 273x6-133x4 | 1575,00 | 0 | 0 | 5,9 |
| 273x8-133x6 | 1890,00 | 0 | 0 | 6,8 |
| 273x10-133x6 | 2205,00 | 0 | 0 | 11,0 |
| 273x6-159x4 | 1418,00 | 0 | 0 | 7,2 |
| 273x8-159x6 | 1670,00 | 0 | 0 | 9,6 |
| 273x10-159x8 | 1922,00 | 0 | 0 | 11,0 |
| 273x6-219x6 | 1418,00 | 0 | 0 | 7,2 |
| 273x8-219x8 | 1670,00 | 0 | 0 | 9,6 |
| 273x10-219x8 | 1922,00 | 0 | 0 | 11,0 |
| 325x8-108x4 | 3150,00 | 0 | 0 | 9,0 |
| 325x10-108x6 | 3780,00 | 0 | 0 | 11,0 |
| 325x12-108x6 | 4410,00 | 0 | 0 | 14,0 |
| 325x8-133x6 | 2992,00 | 0 | 0 | 9,0 |
| 325x8-159x4.5 | 2205,00 | 0 | 0 | 11,0 |
| 325x10-159x6 | 2520,00 | 0 | 0 | 14,0 |
| 325x8-219x7 | 1827,00 | 0 | 0 | 11,0 |
| 325x10-219x8 | 2300,00 | 0 | 0 | 14,0 |
| 325x8-273x7 | 1827,00 | 0 | 0 | 11,0 |
| 325x10-273x10 | 2300,00 | 0 | 0 | 14,0 |
| 377x10-159x6 | 4725,00 | 0 | 0 | 20,0 |
| 377x12-159x6 | 5355,00 | 0 | 0 | 24,0 |
| 377x10-219x8 | 4252,00 | 0 | 0 | 20,0 |
| 377x12-219x8 | 4725,00 | 0 | 0 | 24,0 |
| 377x10-273x8 | 3780,00 | 0 | 0 | 20,0 |
| 377x12-273x10 | 4252,00 | 0 | 0 | 24,0 |
| 377x8-325x8 | 1670,00 | 0 | 0 | 15,0 |
| 377x10-325x8 | 3780,00 | 0 | 0 | 20,0 |
| 377x12-325x10 | 4252,00 | 0 | 0 | 24,0 |
| 426x12-159x8 | 6300,00 | 0 | 0 | 32,0 |
| 426x10-219x8 | 4725,00 | 0 | 0 | 26,0 |
| 426x12-219x8 | 5355,00 | 0 | 0 | 32,0 |
| 426x10-273x8 | 4725,00 | 0 | 0 | 26,0 |
| 426x12-273x10 | 5355,00 | 0 | 0 | 32,0 |
| 426x8-325x8 | 2362,00 | 0 | 0 | 20,0 |
| 426x10-325x8 | 4725,00 | 0 | 0 | 23,0 |
| 426x12-325x10 | 5355,00 | 0 | 0 | 27,0 |
| 426x10-377x10 | 4725,00 | 0 | 0 | 23,0 |
| 426x12-377x12 | 5355,00 | 0 | 0 | 27,0 |
| 530x10-325x8 | 10395,00 | 0 | 0 | 38,5 |
| 530x12-325x10 | 11655,00 | 0 | 0 | 46,0 |
| 530x10-377x8 | 10395,00 | 0 | 0 | 38,5 |
| 530x12-377x10 | 11655,00 | 0 | 0 | 46,0 |
| 530x10-426x8 | 10395,00 | 0 | 0 | 38,5 |
| 530x12-426x10 | 11655,00 | 0 | 0 | 46,0 |

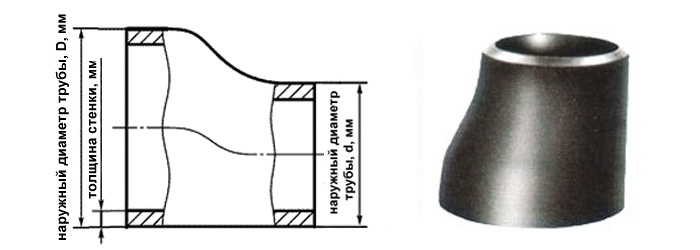

Стальные эксцентрические переходы, изготовленные в соответствии с ГОСТ 17378-2001, представляют собой детали трубопроводов, предназначенные для соединения труб разного диаметра. Эти переходы обеспечивают плавное изменение диаметра трубы и применяются для управления потоком рабочей среды или предотвращения застоя в системе.
Применение:
- Эксцентрические переходы используются для соединения труб с разными диаметрами в горизонтальной плоскости.
- Они помогают перенаправить поток рабочей среды или предотвратить застой жидкости или газа.
- Применяются в различных отраслях промышленности: нефтяной, химической, газовой, энергетической и коммунальном хозяйстве.
Преимущества использования эксцентрических переходов:
- Обеспечивают равномерное распределение давления при изменении диаметра трубы.
- Предотвращают образование воздушных пробок или застойных зон в трубопроводе.
Пример условного обозначения эксцентрического перехода:
- Переход Э 325×10 - 273×10 ГОСТ 17378-83 Ст. 20 (из стали марки “20”)
| Наименование параметра | Показатель |
|---|---|
| Материал | Сталь 20 |
| Тип присоединения | сварной |
| Рабочая среда | вода, пар, неагрессивные жидкости |
