Клапан предохранительный 17ч19бр чугунный рычажно-грузовой двухрычажный Ру 16

(0 комментариев)
Клапан предохранительный 17ч19бр чугунный рычажно-грузовой двухрычажный
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 80 0,00 0 0 33,1
Ду 125 0,00 8 0 62,0
Ду 150 0,00 1 0 85,0

Чугунные рычажно-грузовые клапаны 17ч19бр предназначены для сброса среды при повышении давления сверх допустимого на стационарных паровых и водогрейных котлах, резервуарах или трубопроводах. Устанавливаются в рабочем положении таким образом, чтобы рычаги были расположены горизонтально, а шток вертикально. Для продувки клапана рычаг поднимают вручную.

Клапаны настраиваются для работы при требуемом рабочем давлении установкой соответствующих грузов. Грузы в комплект поставки не входят. По требованию заказчика, грузы поставляются за отдельную плату.

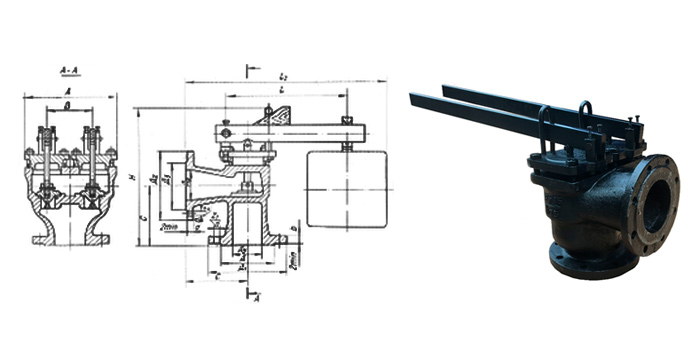

Эскиз чугунного рычажно-грузового клапана 17ч19бр

Основные размеры предохранительных клапанов 17ч19бр
DNНСДД1Д2Д3dd1ZZ1abАВKv max т/ч
80350155138195185128181844151922611815
125399185188245245178181888172329615446
150445200212280280202182388172536018464
Таблица исполнения

Диаметр номинальный, DN мм

Т/ф

Диапазон рабочего давления Рр. МПа (кгс/см2)

Кол-во грузов, шт

Масса груза, кг

Длина плеча рычага, мм

Масса без груза, кг

80

17ч19бр

17ч19бр1

0,4...0,9 (4...9)

1.0...1.6 (10…16)

2

4

11,5



190..560

310...540

33,1

125

17ч19бр

17ч19бр1

17ч19бр2

17ч19брЗ

0.2...0.5 (2...5)

0.6...0.9 (6…9)

1.0...1.3(10…13)

1.4...1.6 (14…16)

2

4

6

8

24,0

220...790

510...755

565...715

595...680

62

150

17ч19бр

17ч19бр1

17ч19бр2

17ч19брЗ

17ч19бр4

0,2...0,4 (2...4)

0,5…0,7 (5…7)

0.8…1.0 (8…10)

 1.1...1.3 (11...13)

 1,4...1.6(14...16)

2

4

6

8

10

27,0

285...713

473...700

536...700

583...698

605...697

85

Фланцы к предохранительным клапанам 17ч19бр Ру 16 можно подобрать здесь

Прокладки здесь

Крепежные изделия здесь

Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 1,6 (16)
Тип присоединения фланцевый
Рабочая среда вода, пар, неагрессивные жидкости
Максимальная температура рабочей среды, °С 225
Наименование Материал
Крышка Серый чугун
Золотник Серый чугун
Корпус Серый чугун
Уплотнительные поверхности Латунь ЛС 59-1 (нержавеющая сталь 20х13)
