Клапан предохранительный 17ч18бр чугунный рычажно-грузовой однорычажный Ру 16

(0 комментариев)
Клапан предохранительный 17ч18бр чугунный рычажно-грузовой однорычажный
Условный диаметр Цена, грн. без НДС Наличие на складе, шт. Резерв, шт. Масса, кг
Ду 25 4000,00 0 0 4,75
Ду 40 4600,00 0 0 8,53
Ду 50 5400,00 8 0 14,3
Ду 80 12600,00 0 0 25,3
Ду 100 13500,00 1 0 40,5

Чугунные рычажно-грузовые клапаны 17ч18бр предназначены для сброса среды при повышении давления сверх допустимого на стационарных паровых и водогрейных котлах, резервуарах или трубопроводах. Устанавливаются в рабочем положении таким образом, чтобы рычаг был расположен горизонтально, а шток вертикально. Для продувки клапана рычаг поднимают вручную.

Клапаны настраиваются для работы при требуемом рабочем давлении установкой соответствующих грузов. Грузы в комплект поставки не входят. По требованию заказчика, грузы поставляются за отдельную плату.

Основные размеры предохранительных клапанов 17ч18бр

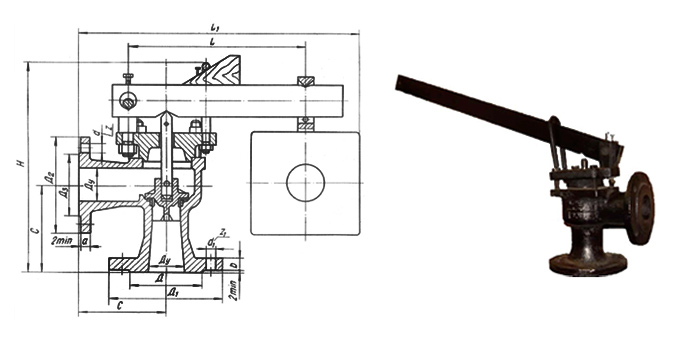

Эскиз предохранительного клапана 17ч18бр

Ду, мм

Н

С

Д

Д1

Д2

Д3

d

d1

Z

Z1

a

b

Kv max, Т/Ч

25

208

85

68

115

115

68

14

14

4

4

12

14

1.6

40

360

115

88

145

145

88

18

18

4

4

14

16

4.0

50

308

125

102

160

140

90

14

18

4

4

13

17

7.0

80

358

155

138

195

185

128

18

18

4

4

15

19

21

100

405

175

158

200

205

148

18

18

4

4

15

21

35

Таблица исполнения

Диаметр номинальный.

DN, мм

Т/фДиапазон рабочего давления Рр. МПа (кгс/см2)Кол-во грузов, штМасса груза, кгДлина плеча рычага, ммМасса без грузов, кг

25

17ч18бр

17ч18бр1

0.3…0.9 (3…9)

1,0…1,6(10…16)

1

2

5

10

110...390

4.75

40

17ч18бр

17ч18бр1

0.5...0,9(5…9)

1,0...1,6(10…16)

1

2

11.5

110. .390

8.53

50

17ч18бр

 17ч18бр1

17ч18бр2

0,2…0,4 (2…4)

0,4…0,9 (4...9)

1,0...1,6(10...16)

1

1

2

5,0

11.5

11.5

130…550

190…560

310...540

14,3

80

17ч18бр

 17ч18бр1

 17ч18бр2

 17ч18брЗ

0,2...0,5 (2…5)

0,6…0,9 (6…9)

1,0...1,3(10…13)

1,4...1,6(14...16)

1

2

3

4

24,0

165...585

360...585

430...570

 460…570

25,3

100

17ч18бр

 17ч18бр1

 17ч18бр2

 17ч18брЗ

 17ч18бр4

0,2…0.4 (2...4)

0,5…0.7 (5...7)

0.8…1.0 (8...10)

1,1...1,3(11…13)

1,4...1,6(14...16)

1

2

3

4

5

27,0

285...713

473...700

538...700

583...698

605...697

40,5

Фланцы к предохранительным клапанам 17ч18бр Ру 16 можно подобрать здесь

Прокладки здесь

Крепежные изделия здесь

Наименование параметра Показатель
Условное давление Ру, МПа (кгс/см²) 1,6 (16)
Тип присоединения фланцевый
Рабочая среда вода, пар, неагрессивные жидкости
Максимальная температура рабочей среды, °С 225
Наименование Материал
Кришка Серый чугун
Золотник Серый чугун
Корпус Серый чугун
Уплотнительные поверхности Латунь ЛС 59-1 (нержавеющая сталь 20х13)
