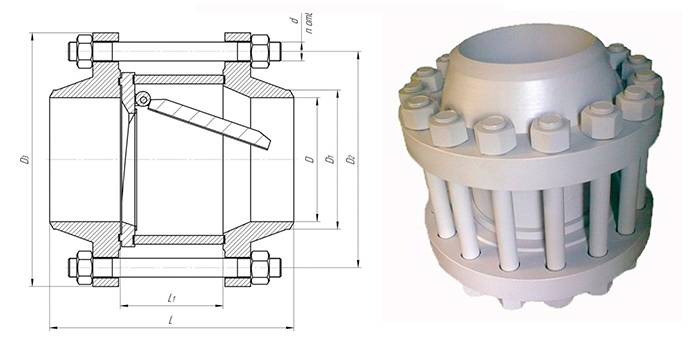

Клапан обратный 19с47нж стальной поворотный межфланцевый Ру 40
| Условный диаметр | Цена, грн. без НДС | Наличие на складе, шт. | Резерв, шт. | Масса, кг |
|---|---|---|---|---|
| Ду 200 | 0,00 | 0 | 0 | 98,0 |
| Ду 250 | 0,00 | 0 | 0 | 180,0 |
| Ду 300 | 0,00 | 0 | 0 | 240,0 |
Клапаны обратные стальные 19с47нж на Ру 4,0 МПа (40 кгс/см2) представляет собой обратные поворотные клапаны, которые используются для предотвращения обратного потока среды в трубопроводах. Они могут быть установлены как на горизонтальных, так и на вертикальных трубопроводах. Клапаны 19с47нж подходят для работы с различными средами, включая воду, пар, нефть и нефтепродукты, а также другие неагрессивные среды. Одной из ключевых особенностей клапанов 19с47нж является их затворная система. Затвор установлен на поворотной оси и снабжен упором. Это позволяет фиксировать полное открытие сечения клапана и обеспечивает более плавную работу захлопки, снижая риск гидроудара. Присоединение к трубопроводу межфланцевое.
Есть также клапаны 19с47нж в исполнении под приварку.
| DN | L | D | D1 | D2 | Z-Ød |
|---|---|---|---|---|---|
| 200 | 420 | 198 | 222 | 345 | 12-33 |
| 250 | 480 | 246 | 278 | 400 | 12-39 |
| 300 | 540 | 294 | 330 | 460 | 16-39 |
| Наименование параметра | Показатель |
|---|---|
| Условное давление Ру, МПа (кгс/см²) | 4,0 (40) |
| Тип присоединения | межфланцевый |
| Рабочая среда | вода, пар, нефтепродукты |
| Максимальная температура рабочей среды, °С | 425 |
| Испытание на прочность корпуса, МПа | 6.4 |
| Испытание на герметичность затвора, МПа | 4.2 |
| Наименование | Материал |
|---|---|
| Уплотнительное кольцо | Нержавеющая сталь (латунь) |
| Корпус, диск | Сталь 25л |
